Thiết bị khóa an toàn mặt bích mù cỡ trung, sử dụng cho đai ốc có đường kính từ 33,3–47,8 mm và van mặt bích có kích thước tay quay từ 76,2–355,6 mm.
Khóa an toàn mặt bích mù đường ống thép có thể điều chỉnh Prolockey BFL01-BFL03
Khóa van mặt bích mù PROLOCKEY BFL02 là thiết bị Lockout/Tagout (LOTO) chuyên dụng được thiết kế để cô lập và kiểm soát các van mặt bích trong quá trình bảo trì, sửa chữa, vệ sinh, kiểm tra hoặc dừng hệ thống. Sản phẩm thuộc nhóm thiết bị khóa van công nghiệp, được phát triển nhằm hạn chế nguy cơ van bị vận hành ngoài ý muốn sau khi hệ thống đã được đưa về trạng thái cô lập.
PROLOCKEY BFL02 được chế tạo từ hợp kim nhôm chắc chắn, có kết cấu điều chỉnh linh hoạt với một đầu cố định và một đầu trượt. Thiết kế này cho phép thiết bị thích ứng với nhiều kích thước mặt bích khác nhau thay vì chỉ sử dụng cho một kích thước van cố định.
Model BFL02 phù hợp với đường kính đai ốc từ 33,3 mm đến 47,8 mm (1-5/16 inch đến 1-7/8 inch) và được thiết kế cho các van có kích thước tay quay từ 76,2 mm đến 355,6 mm (3 inch đến 14 inch).
Một trong những ưu điểm đáng chú ý của sản phẩm là khả năng che và hạn chế tiếp cận các đai ốc mặt bích sau khi khóa, giúp giảm nguy cơ người không có thẩm quyền thao tác với van trong thời gian thiết bị đang được bảo trì.
BFL02 cũng hỗ trợ tối đa 4 vị trí gắn ổ khóa, phù hợp với các quy trình khóa nhóm khi nhiều kỹ thuật viên hoặc công nhân cùng tham gia một công việc bảo trì.
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Khóa van mặt bích mù cỡ trung |
| Tên tiếng Anh | Aluminum Alloy Blind Flange Lockout |
| Thương hiệu | PROLOCKEY |
| Model | BFL02 |
| Nhóm sản phẩm | Thiết bị khóa van LOTO |
| Vật liệu | Hợp kim nhôm |
| Màu sắc | Đỏ |
| Xử lý bề mặt | Sơn phủ bột chịu nhiệt |
| Đường kính đai ốc phù hợp | 33,3 – 47,8 mm |
| Quy đổi hệ inch | 1-5/16" – 1-7/8" |
| Kích thước tay quay phù hợp | 76,2 – 355,6 mm |
| Quy đổi hệ inch | 3" – 14" |
| Đường kính lỗ nhỏ | 33 mm |
| Đường kính lỗ lớn | 56,6 mm |
| Số vị trí gắn khóa | Tối đa 4 |
| Khối lượng tịnh | 0,46 kg |
| Cơ cấu điều chỉnh | Một đầu cố định, một đầu trượt |
| Đầu khóa | Đầu khóa xoay |
| Lắp đặt | Không cần dụng cụ |
| Ứng dụng chính | Khóa và cô lập van mặt bích |
| Phương pháp sử dụng | Lockout/Tagout |
PROLOCKEY BFL02 sử dụng hợp kim nhôm làm vật liệu chính. Đây là lựa chọn phù hợp đối với thiết bị LOTO thường xuyên được triển khai tại nhà máy, khu vực bảo trì và công trường công nghiệp.
Hợp kim nhôm mang lại ưu điểm về trọng lượng so với nhiều loại kết cấu thép truyền thống, đồng thời vẫn đảm bảo độ cứng cần thiết để thiết bị giữ được vị trí khóa trong quá trình sử dụng.
Với khối lượng tịnh khoảng 0,46 kg, BFL02 tương đối thuận tiện khi vận chuyển cùng các thiết bị LOTO khác như ổ khóa an toàn, thẻ cảnh báo, hộp khóa nhóm và khóa cầu dao.
Thiết bị được hoàn thiện bằng lớp sơn phủ bột màu đỏ. Màu đỏ có độ tương phản cao với nhiều môi trường công nghiệp, giúp người lao động dễ dàng nhận biết một thiết bị đang được sử dụng cho mục đích khóa an toàn.
Lớp phủ bề mặt cũng góp phần bảo vệ thân khóa trước các tác động môi trường và tăng khả năng sử dụng trong điều kiện làm việc trong nhà hoặc ngoài trời.

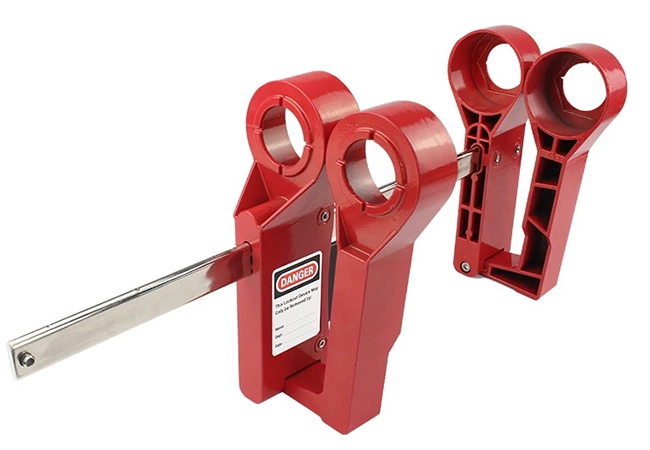

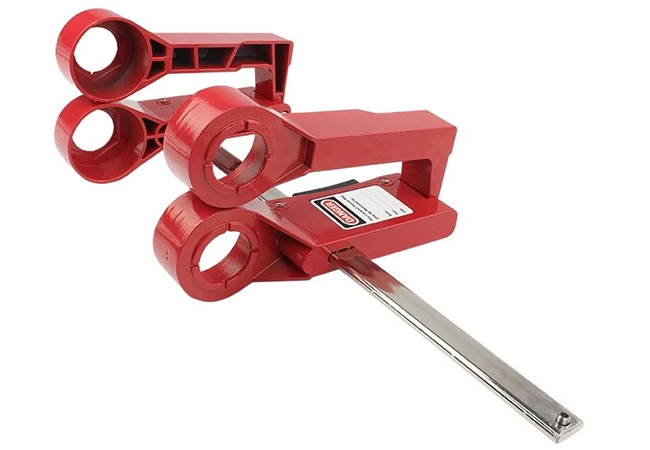

Một ưu điểm quan trọng của PROLOCKEY BFL02 là kết cấu điều chỉnh.
Thiết bị gồm:
Đầu trượt cho phép thay đổi khoảng cách giữa hai đầu khóa. Nhờ đó, người sử dụng có thể điều chỉnh thiết bị theo kích thước thực tế của mặt bích trước khi tiến hành khóa.
Thiết kế điều chỉnh giúp BFL02 trở thành giải pháp linh hoạt cho các hệ thống có nhiều kích thước van. Thay vì phải chuẩn bị một thiết bị khóa riêng cho từng kích thước mặt bích, doanh nghiệp có thể lựa chọn model có phạm vi điều chỉnh phù hợp với nhóm van cần kiểm soát.
Đặc biệt, BFL02 được thiết kế cho nhóm van có tay quay từ 3 đến 14 inch, tương đương khoảng 76,2 đến 355,6 mm. Đây là phạm vi kích thước phù hợp với nhiều loại van mặt bích được sử dụng trong hệ thống đường ống công nghiệp.
Trong các hệ thống đường ống, vị trí đai ốc và bu-lông mặt bích có thể nằm gần khu vực thao tác của người vận hành. Nếu không được kiểm soát, việc tiếp cận các bộ phận này có thể tạo ra nguy cơ thao tác ngoài dự kiến.
Khóa van mặt bích mù BFL02 được thiết kế để sau khi lắp đặt có thể che phần đai ốc mặt bích, qua đó hạn chế khả năng tiếp cận trực tiếp.
Mục tiêu của thiết bị không chỉ là tạo một dấu hiệu cảnh báo trực quan mà còn tạo ra một rào cản vật lý tại vị trí cần kiểm soát.
Đây là điểm quan trọng trong tư duy Lockout/Tagout: thiết bị cần được cô lập và trạng thái cô lập cần được duy trì trong suốt thời gian người lao động thực hiện công việc.
Khi kết hợp BFL02 với ổ khóa cá nhân và thẻ LOTO, doanh nghiệp có thể xây dựng quy trình kiểm soát rõ ràng hơn giữa người vận hành, nhân viên bảo trì và người phụ trách an toàn.
PROLOCKEY BFL02 có thể tiếp nhận tối đa 4 vị trí quản lý khóa.
Tính năng này đặc biệt hữu ích trong các công việc bảo trì có nhiều người cùng tham gia.
Ví dụ, một nhóm gồm bốn kỹ thuật viên thực hiện bảo dưỡng hệ thống van. Thay vì chỉ sử dụng một ổ khóa chung, mỗi người có thể gắn ổ khóa cá nhân theo quy trình LOTO của doanh nghiệp.
Khi công việc chưa hoàn tất, các ổ khóa cá nhân vẫn được duy trì. Việc này giúp thể hiện rõ rằng hệ thống chưa được phép đưa trở lại trạng thái vận hành bình thường.
Cấu hình khóa nhóm có thể phù hợp với:
Doanh nghiệp nên xây dựng quy trình nội bộ quy định rõ ai được phép lắp, kiểm tra và tháo từng ổ khóa, cũng như cách xử lý trong trường hợp người lao động rời khỏi khu vực làm việc.
PROLOCKEY BFL02 được thiết kế theo hướng tool-free installation, nghĩa là quá trình lắp đặt không yêu cầu thêm dụng cụ chuyên dụng.
Đây là ưu điểm có giá trị trong các tình huống bảo trì thực tế.
Khi phát hiện cần cô lập một van, nhân viên có thể mang thiết bị đến vị trí cần khóa, điều chỉnh cơ cấu trượt, đặt thiết bị vào đúng vị trí và thực hiện khóa theo quy trình.
Việc không phụ thuộc vào dụng cụ bổ sung giúp giảm thời gian chuẩn bị và thuận tiện hơn khi triển khai tại những khu vực hạn chế không gian.
Đối với các nhà máy có số lượng van lớn, khả năng triển khai nhanh cũng góp phần nâng cao hiệu quả của chương trình LOTO tổng thể.
BFL02 được thiết kế cho nhóm kích thước trung bình, với phạm vi tương thích cụ thể:
Thiết bị phù hợp với đai ốc có đường kính:
33,3 – 47,8 mm
Tương đương:
1-5/16" – 1-7/8"
BFL02 phù hợp với tay quay van:
76,2 – 355,6 mm
Tương đương:
3" – 14"
Sản phẩm có:
Khi lựa chọn thiết bị khóa van, người dùng nên đối chiếu trực tiếp kích thước thực tế của van, đai ốc, bu-lông và tay quay với phạm vi kỹ thuật của sản phẩm.
Không nên chỉ lựa chọn dựa trên tên gọi “van mặt bích” hoặc kích thước danh nghĩa của đường ống, bởi kích thước thực tế của cơ cấu van và mặt bích có thể khác nhau giữa các nhà sản xuất.
Các nhà máy hóa chất có nhiều đường ống và van dùng để vận chuyển môi chất khác nhau. Trong quá trình bảo trì, việc kiểm soát van là một phần quan trọng của công tác cô lập năng lượng.
BFL02 có thể được sử dụng để hỗ trợ khóa các van mặt bích phù hợp với phạm vi kích thước của thiết bị.
Trong hệ thống cấp nước, xử lý nước và nước thải thường có nhiều van được bố trí trên đường ống. Thiết bị khóa van mặt bích giúp tăng khả năng nhận diện và kiểm soát các điểm cô lập trong quá trình bảo trì.
Các dây chuyền thực phẩm và đồ uống sử dụng nhiều hệ thống đường ống, bơm, van và thiết bị xử lý. BFL02 có thể được đưa vào hệ thống quản lý LOTO nhằm kiểm soát các van trong thời gian vệ sinh hoặc bảo dưỡng.
Nhà máy dược phẩm yêu cầu kiểm soát nghiêm ngặt các thiết bị và quy trình sản xuất. Khóa van LOTO có thể được sử dụng trong quá trình bảo trì hệ thống đường ống và thiết bị phụ trợ.
Trong các nhà máy sản xuất, van có thể xuất hiện trong hệ thống khí nén, nước, hơi, dầu hoặc các môi chất công nghiệp khác. BFL02 cung cấp một phương án khóa vật lý cho các van mặt bích phù hợp.
Lockout/Tagout là phương pháp kiểm soát năng lượng nguy hiểm trước khi thực hiện công việc bảo trì hoặc sửa chữa.
Một quy trình LOTO hoàn chỉnh thường bao gồm các bước cơ bản:
Xác định nguồn năng lượng → thông báo → dừng thiết bị → cô lập năng lượng → khóa và gắn thẻ → giải phóng năng lượng tồn dư → xác minh trạng thái không còn năng lượng → thực hiện công việc.
Trong quy trình này, BFL02 đảm nhiệm vai trò thiết bị khóa vật lý tại vị trí van mặt bích.
Thiết bị không thay thế cho toàn bộ quy trình an toàn. Người sử dụng vẫn phải xác định đúng nguồn năng lượng, thực hiện cô lập theo quy trình của nhà máy và kiểm tra trạng thái an toàn trước khi bắt đầu công việc.
Sau khi công việc hoàn tất, việc tháo khóa cần được thực hiện theo quy trình được phê duyệt. Đặc biệt đối với khóa nhóm, cần xác nhận tất cả nhân sự đã rời khỏi khu vực nguy hiểm trước khi hệ thống được đưa trở lại vận hành.
Thiết bị tạo ra một điểm kiểm soát vật lý tại vị trí van, giúp hạn chế khả năng thao tác trái phép hoặc ngoài ý muốn.
Màu đỏ nổi bật giúp thiết bị dễ nhận biết trong môi trường nhà máy.
Khả năng điều chỉnh giúp BFL02 sử dụng cho nhiều cấu hình van trong phạm vi tương thích.
Tối đa 4 vị trí khóa giúp đáp ứng nhiều tình huống bảo trì có nhiều người cùng làm việc.
Thiết kế thuận tiện cho việc triển khai nhanh tại hiện trường.
Khối lượng khoảng 0,46 kg giúp nhân viên dễ dàng mang theo cùng bộ thiết bị LOTO.
Trước khi đặt mua khóa van mặt bích PROLOCKEY BFL02, người dùng nên kiểm tra:
Bước 1 – Đo đường kính đai ốc:
Xác định đường kính thực tế của đai ốc hoặc bộ phận mà thiết bị khóa cần tương tác.
Bước 2 – Kiểm tra kích thước tay quay:
Đo đường kính tay quay van và xác nhận nằm trong phạm vi 76,2–355,6 mm.
Bước 3 – Kiểm tra cấu hình mặt bích:
Đảm bảo kết cấu mặt bích và vị trí bu-lông phù hợp với thiết kế của BFL02.
Bước 4 – Xác định số người tham gia:
Nếu công việc yêu cầu nhiều người cùng khóa, cần xác định số lượng ổ khóa cần sử dụng. BFL02 hỗ trợ tối đa 4 vị trí quản lý khóa theo thông tin sản phẩm.
Bước 5 – Kiểm tra điều kiện sử dụng:
Xem xét môi trường, nhiệt độ, hóa chất và các điều kiện đặc biệt tại vị trí lắp đặt.
Việc kiểm tra kích thước thực tế trước khi mua sẽ giúp hạn chế tình trạng thiết bị không tương thích với van.

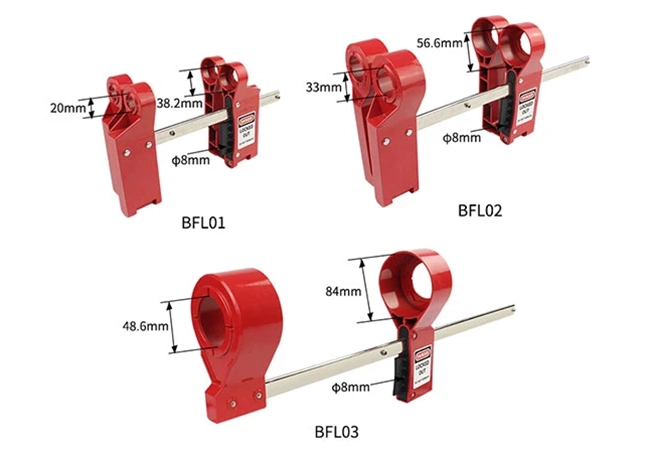

PROLOCKEY cung cấp các kích thước khác nhau để đáp ứng nhiều loại van.
BFL01 phù hợp với đai ốc đường kính 19–28,7 mm và tay quay 12,7–76,2 mm.
Trong khi đó, BFL02 phù hợp với đai ốc đường kính 33,3–47,8 mm và tay quay 76,2–355,6 mm.
Do đó, BFL02 là lựa chọn phù hợp hơn khi doanh nghiệp cần khóa các van mặt bích có kích thước lớn hơn phạm vi của BFL01.
Việc lựa chọn model nên dựa trên kích thước thực tế của van và vị trí khóa, không chỉ dựa trên đường kính danh nghĩa của đường ống.
Một trong những sai sót thường gặp trong quản lý an toàn là chỉ dựa vào biển cảnh báo hoặc thông báo bằng văn bản mà không có biện pháp kiểm soát vật lý.
Trong các công việc bảo trì, một van có thể bị thao tác bởi người không biết hệ thống đang được bảo trì. Khóa van chuyên dụng tạo thêm một lớp kiểm soát giúp hạn chế tình huống này.
PROLOCKEY BFL02 được thiết kế dành riêng cho các ứng dụng khóa van mặt bích, vì vậy thiết bị có hình dạng và cơ cấu phù hợp hơn so với các phương pháp khóa tạm thời.
Khi được tích hợp vào chương trình LOTO của doanh nghiệp, BFL02 có thể trở thành một phần của hệ thống kiểm soát năng lượng nguy hiểm có cấu trúc.
BFL02 cần được sử dụng bởi nhân sự đã được đào tạo về quy trình Lockout/Tagout và an toàn máy móc.
Trước khi lắp đặt cần:
Không sử dụng sản phẩm nếu có dấu hiệu nứt, biến dạng hoặc hư hỏng ảnh hưởng đến chức năng khóa.
Thông số tương thích cần được đối chiếu với van thực tế trước khi lựa chọn. Các yêu cầu pháp lý và tiêu chuẩn an toàn tại từng nhà máy cũng cần được áp dụng theo quy định hiện hành.
BFL02 là thiết bị khóa van mặt bích mù dùng để hỗ trợ cô lập van và ngăn ngừa thao tác ngoài ý muốn trong quá trình bảo trì, sửa chữa hoặc thực hiện LOTO.
Thân thiết bị được chế tạo từ hợp kim nhôm, với bề mặt hoàn thiện màu đỏ.
Thiết bị phù hợp với đai ốc có đường kính 33,3–47,8 mm, tương đương 1-5/16 đến 1-7/8 inch.
Sản phẩm được thiết kế cho tay quay từ 76,2 đến 355,6 mm, tương đương 3–14 inch.
Không. Thiết bị được thiết kế để lắp đặt không cần dụng cụ bổ sung.
Có. Theo thông số sản phẩm, BFL02 hỗ trợ tối đa 4 vị trí gắn ổ khóa, phù hợp cho các ứng dụng khóa nhóm.
Sản phẩm được chế tạo từ hợp kim nhôm và được mô tả phù hợp với nhiều môi trường trong nhà và ngoài trời. Tuy nhiên, điều kiện môi trường thực tế cần được đánh giá trước khi sử dụng.
Khóa van mặt bích mù cỡ trung PROLOCKEY BFL02 là giải pháp LOTO chuyên dụng dành cho các hệ thống van mặt bích có kích thước lớn hơn dòng khóa cỡ nhỏ. Với thân hợp kim nhôm, thiết kế điều chỉnh gồm đầu cố định và đầu trượt, đầu khóa xoay, khả năng che và hạn chế tiếp cận đai ốc mặt bích cùng tối đa 4 vị trí gắn ổ khóa, BFL02 đáp ứng nhiều nhu cầu kiểm soát van trong môi trường công nghiệp.
Phạm vi tương thích đai ốc 33,3–47,8 mm và tay quay 76,2–355,6 mm giúp sản phẩm phù hợp với nhiều cấu hình van mặt bích. Thiết kế không cần dụng cụ cũng giúp nhân viên bảo trì triển khai nhanh chóng tại hiện trường.
BFL02 đặc biệt phù hợp cho nhà máy hóa chất, xử lý nước, thực phẩm và đồ uống, dược phẩm, cơ khí, sản xuất công nghiệp và các hệ thống đường ống có yêu cầu kiểm soát năng lượng nguy hiểm.
Khi được sử dụng đúng kích thước và kết hợp với ổ khóa, thẻ cảnh báo cùng quy trình Lockout/Tagout được đào tạo và phê duyệt, PROLOCKEY BFL02 có thể trở thành một thành phần hữu ích trong hệ thống quản lý an toàn năng lượng của doanh nghiệp.
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Khóa van mặt bích mù cỡ trung |
| Tên tiếng Anh | Aluminum Alloy Blind Flange Lockout |
| Thương hiệu | PROLOCKEY |
| Model | BFL02 |
| Nhóm sản phẩm | Thiết bị khóa van LOTO |
| Vật liệu | Hợp kim nhôm |
| Màu sắc | Đỏ |
| Xử lý bề mặt | Sơn phủ bột chịu nhiệt |
| Đường kính đai ốc phù hợp | 33,3 – 47,8 mm |
| Quy đổi hệ inch | 1-5/16" – 1-7/8" |
| Kích thước tay quay phù hợp | 76,2 – 355,6 mm |
| Quy đổi hệ inch | 3" – 14" |
| Đường kính lỗ nhỏ | 33 mm |
| Đường kính lỗ lớn | 56,6 mm |
| Số vị trí gắn khóa | Tối đa 4 |
| Khối lượng tịnh | 0,46 kg |
| Cơ cấu điều chỉnh | Một đầu cố định, một đầu trượt |
| Đầu khóa | Đầu khóa xoay |
| Lắp đặt | Không cần dụng cụ |
| Ứng dụng chính | Khóa và cô lập van mặt bích |
| Phương pháp sử dụng | Lockout/Tagout |
