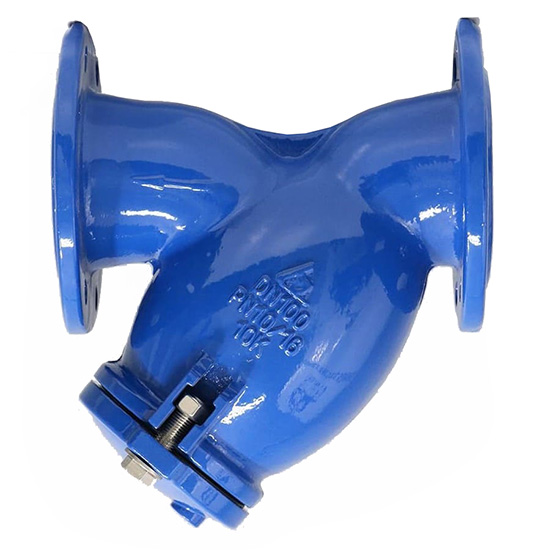

Van Y lọc DN65 SHINYI YSTX-0065
Mã sản phẩm: SHINYI YSTX-0065
Giá bán: 1.605.000 VND
Van Y lọc DN65 SHIN YI YSTX-0065
Thông số kỹ thuật
- Mã Hàng : YSTX-0065
Thương hiêu : SHIN YI/TAIWAN
- Xuất xứ : Việt Nam
- Kích Thước : DN65
- Tiêu Chuẩn Thiết Kế : BS EN 1074-1
- Khoảng Cách Giữa 2 Mặt Bích : BS EN 558-1 TABLE 1 SERIES 7; BS 2080 TABLE 1 SERIES 7; ISO 5752 TABLE 1 SERIES 7
- Tiêu Chuẩn Mặt Bích/Kết Nối : BS EN 1092-2; JIS B2220; ISO 7005-2; ASME B16.42
- Áp Suất Làm Việc : PN10/PN16 JIS 10K/16K ANSI 125-LB
- Nhiệt Độ Làm Việc : -10 ~ 80 ºC
Môi Trường Làm Việc : Nước, Nước Thải, Nước Nhiễm Mặn

Xuất xứ

Viêt Nam

Thương hiệu

SHIN YI

Van Y lọc DN65 SHINYI YSTX-0065
Y lọc là loại van được lắp vào hệ thống để lọc các mãnh vỡ, rác, cát sỏi...giúp bảo vệ máy bơm, đồng hồ, van và các phụ kiện khác tránh bị kẹt, hư hỏng đồng thời giúp làm sạch nguồn nước trong hệ thống. Van vận hành hoàn toàn tự động, và được kết nối vào hệ thống dạng mặt bích.

Cấu tạo
Van Y lọc được cấu tạo bởi 02 thành phần chính là thân van và lưới lọc
- Thân van: thiết kế dạng chữ y, với nhánh hướng xuống là một bầu chứa rác, được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm
- Lưới lọc: được lắp cố định vào bầu chứa rác, sản xuất từ Inox 304/316, độ bền cao, chống rỉ sét
Nguyên lý hoạt động:
Khi dòng chảy đi qua van thì sẽ đi qua bộ lưới lọc, các mãnh vỡ, cát đá, rác...sẽ được giữ lại và chứa trong bầu chứa rác, dòng nước vẫn qua van bình thường, không bị giảm lưu lượng.

Ưu điểm:
- Vận hành tự động dựa vào lực chảy của dòng nước.
- Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.
- Giá thành rẻ, trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.
Lưu ý khi lắp đặt:
Van Y lọc được lắp đặt vào hệ thống mặt bích nên khi lắp đặt cần lưu ý một số điểm sau:
- Lắp van đúng chiều của lưới lọc.
- Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.
- Có thể dùng miếng đệm giữa mặt bích và van để tăng độ kín cho hệ thống.
- Kích thước mặt bích của đường ống phải đồng nhất với kích thước mặt bích của van.
- Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
Thông số kỹ thuật
- Mã Hàng : YSTX
Thương hiêu : SHIN YI/TAIWAN
- Xuất xứ : Việt Nam
- Kích Thước : DN50 - DN600
- Tiêu Chuẩn Thiết Kế : BS EN 1074-1
- Khoảng Cách Giữa 2 Mặt Bích : BS EN 558-1 TABLE 1 SERIES 7; BS 2080 TABLE 1 SERIES 7; ISO 5752 TABLE 1 SERIES 7
- Tiêu Chuẩn Mặt Bích/Kết Nối : BS EN 1092-2; JIS B2220; ISO 7005-2; ASME B16.42
- Áp Suất Làm Việc : PN10/PN16 JIS 10K/16K ANSI 125-LB
- Nhiệt Độ Làm Việc : -10 ~ 80 ºC
Môi Trường Làm Việc : Nước, Nước Thải, Nước Nhiễm Mặn

PART LIST & MATERIAL
Part No.	Description	Materials	Materials Code
1	Body	Ductile Iron	ASTM A536/EN GJS 500-7
2	Bolt	Stainless Steel	ASTM A182 F304
3	Washer	Stainless Steel	ASTM A182 F304
4	Nut	Stainless Steel	ASTM A182 F304
5	O-Ring	Rubber	ASTM 536
6	Screen	Stainless Steel	ASTM A182 F304/316
7	Cover	Ductile Iron	AISI 304

DIMENSION
DN	L	D		K		n-Ød		C		H
		PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
50	190	165		125		4-Ø19		19		145
65	216	185		145		4-Ø19		19		175
80	254	200		160		8-Ø19		19		183
100	305	220		180		8-Ø19		19		238
125	356	250		210		8-Ø19		19		280
150	406	285		240		8-Ø23		19		314
200	521	340		295		8-Ø23	12-Ø23	20		286
250	635	405		350	355	12-Ø23	12-Ø28	22		470
300	749	460		400	410	12-Ø23	12-Ø28	24.5		530
