Van bướm tín hiệu điện ARV ABFS650-125 có kích thước DN125 nghĩa là gì?

DN125 là viết tắt của 'Diameter Nominal 125', chỉ đường kính danh nghĩa của van là 125mm. Đây là kích thước tiêu chuẩn cho đường ống mà van có thể lắp đặt.

Chức năng chính của tín hiệu điện trên van bướm ARV ABFS650-125 là gì?

Tín hiệu điện giúp giám sát trạng thái đóng/mở của van từ xa, truyền dữ liệu về hệ thống điều khiển trung tâm. Điều này cực kỳ quan trọng trong các hệ thống PCCC để đảm bảo an toàn và phản ứng kịp thời.

Van bướm tay quay tín hiệu điện ARV ABFS650-125 thường được ứng dụng ở đâu?

Van này được sử dụng rộng rãi trong hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp thoát nước, HVAC, và các ứng dụng công nghiệp khác đòi hỏi khả năng điều tiết dòng chảy và giám sát trạng thái van.

Làm thế nào để lắp đặt và bảo trì van bướm ARV ABFS650-125 hiệu quả?

Việc lắp đặt cần tuân thủ tiêu chuẩn kỹ thuật của nhà sản xuất, đảm bảo đúng hướng dòng chảy và kết nối điện an toàn. Bảo trì định kỳ bao gồm kiểm tra độ kín, bôi trơn các bộ phận chuyển động và kiểm tra chức năng tín hiệu điện.

Hàng chính hãng Đầy đủ CO/CQ Bảo hành chính hãng

Van bướm tay quay tín hiệu điện DN125 ARV ABFS650-125

SKU: ABFS650-125

Van bướm tay quay tín hiệu điện ARV ABFS650-125 là một thành phần không thể thiếu trong các hệ thống phòng cháy chữa cháy (PCCC) và các ứng dụng đòi hỏi khả năng giám sát trạng thái van từ xa một cách chính xác và liên tục. Với kích thước DN125 (5 inch), sản phẩm này không chỉ nổi bật về hiệu suất đóng/mở dòng chảy mạnh mẽ mà còn tích hợp bộ báo tín hiệu điện, đóng vai trò then chốt trong việc đảm bảo an toàn và hiệu quả quản lý cho mọi công trình.

GIÁ THAM KHẢO

Xuất xứ MALAYSIA

Thương hiệu ARV

Số lượng:

Bao

Tư vấn kỹ thuật:

Chia sẻ: Facebook Zalo LinkedIn X Telegram

Van Bướm Tay Quay Tín Hiệu Điện DN125 ARV ABFS650-125: Giải pháp điều tiết dòng chảy chuyên nghiệp – Điều khiển dễ dàng – Giám sát thông minh – Đáp ứng mọi yêu cầu kỹ thuật hệ PCCC & công nghiệp

🧩 Tổng Quan Sản Phẩm
ARV ABFS650-125 là dòng van bướm kiểu wafer được trang bị tay quay hộp số và bộ công tắc tín hiệu điện giúp người dùng dễ dàng theo dõi trạng thái đóng/mở van từ xa. Thiết kế theo tiêu chuẩn EN593, thân gang dẻo phủ epoxy, đĩa bọc EPDM kín tuyệt đối, phù hợp lắp đặt trong các hệ thống: Phòng cháy chữa cháy (PCCC); Cấp thoát nước; Nhà máy, khu công nghiệp; Trạm bơm và xử lý nước thải. Van vận hành ¼ vòng quay (90°), cho phép đóng/mở nhanh chóng và chính xác.

⚙️ Vật Liệu Cấu Thành – Độ Bền & Tin Cậy Cao

Bộ phận	Vật liệu	Ưu điểm nổi bật
Thân van (Body)	Gang dẻo (Ductile Iron)	Cứng cáp, chịu lực cao
Đĩa van (Disc)	Gang dẻo bọc EPDM	Đảm bảo kín khít, chống ăn mòn nhẹ
Trục chính (Drive Shaft)	Inox 304	Chống gỉ, chịu lực xoắn tốt
Gioăng làm kín	EPDM	Đàn hồi, chịu nhiệt và hóa chất
Bạc lót (Bearing)	PTFE	Ma sát thấp, bền trong môi trường ăn mòn
Hộp tín hiệu (Signal Box)	Gang dẻo	Vỏ chắc chắn, truyền tín hiệu ổn định

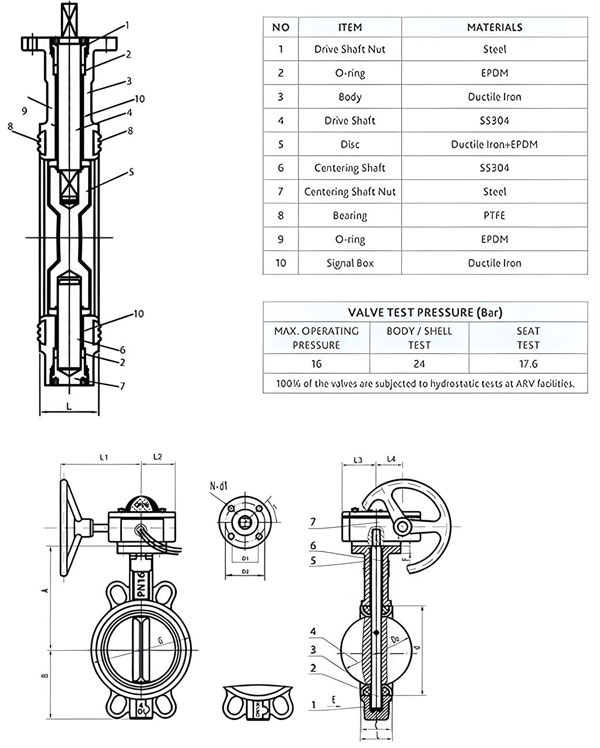

Van bướm tay quay tín hiệu điện ARV ABFS650 1

📏 Thông Số Kỹ Thuật – Model ABFS650-125

Thông số	Giá trị
Kích thước danh nghĩa (DN)	125 mm
Áp suất làm việc tối đa	16 bar
Nhiệt độ hoạt động tối đa	80°C
Áp suất test thân (Body Test)	24 bar
Áp suất test ghế van (Seat Test)	17.6 bar
Kích thước tổng thể (A)	176 mm
Độ dày thân van (B)	107 mm
Khoảng cách trục – tay quay (C)	56 mm
Đường kính trong (Do)	123 mm
Đường kính ngoài (G)	180 mm
Khoảng cách lỗ bulong	4 x Ø19 mm
Chiều cao van (L)	59 mm

📊 Bảng Kích Thước Cơ Khí – Van Bướm Tay Quay Tín Hiệu Điện ARV ABFS650

Model	Kích thước DN (mm)	Áp suất làm việc (bar)	Áp suất thử thân (bar)	Áp suất thử ghế (bar)	Kích thước A (mm)	B (mm)	C (mm)	Do (mm)	G (mm)	L (mm)	Số lỗ & đường kính bulong
ABFS650-50	50	16	24	17.6	108	43	34	63	110	38	4 x Ø14 mm
ABFS650-65	65	16	24	17.6	112	46	34	73	120	38	4 x Ø14 mm
ABFS650-80	80	16	24	17.6	114	46	34	89	130	38	4 x Ø14 mm
ABFS650-100	100	16	24	17.6	127	52	34	110	150	38	4 x Ø19 mm
ABFS650-125	125	16	24	17.6	176	107	56	123	180	59	4 x Ø19 mm
ABFS650-150	150	16	24	17.6	190	113	56	141	190	59	4 x Ø22 mm
ABFS650-200	200	16	24	17.6	208	120	56	175	210	59	4 x Ø22 mm
ABFS650-250	250	16	24	17.6	226	127	56	215	240	59	4 x Ø22 mm
ABFS650-300	300	16	24	17.6	241	140	56	255	270	59	4 x Ø22 mm

🔍 Chú Giải Các Ký Hiệu
- A: Đường kính ngoài thân van
- B: Bề dày thân van (thân wafer)
- C: Khoảng cách từ trục van đến tay quay
- Do: Đường kính trong – giúp xác định lưu lượng chảy
- G: Đường kính ngoài mặt bích liên kết
- L: Chiều cao tổng thể van
- Số lỗ bulong: Theo tiêu chuẩn mặt bích (EN1092-1 hoặc tương đương)

💡 Tính Năng Nổi Bật
🔄 Tay quay hộp số vận hành nhẹ – dễ đóng/mở kể cả trong áp lực cao.
📶 Bộ công tắc tín hiệu điện tích hợp – truyền tín hiệu trạng thái về tủ điều khiển/trung tâm.
💧 Đệm kín EPDM toàn phần – đảm bảo không rò rỉ dù áp lực nước cao.
🧲 Lớp phủ epoxy ≥ 300μm – bảo vệ van khỏi oxy hóa, hóa chất nhẹ, muối biển.
🔩 Lắp đặt wafer chuẩn EN 1092-1 – dễ tích hợp với hệ mặt bích hiện có.
🛠️ Dễ bảo trì – cấu trúc đơn giản, dễ tháo lắp và thay thế.

🏗️ Ứng Dụng Điển Hình
🚒 Hệ thống báo cháy – chữa cháy tự động (PCCC): Làm van khu vực, van tín hiệu.
💧 Nhà máy nước – trạm bơm cấp/thoát nước: Điều tiết, cô lập vùng bảo trì.
🏭 Khu công nghiệp, nhà máy sản xuất: Quản lý dòng lưu chất trong hệ thống đường ống.
⚡ Nhà máy điện (hệ thống làm mát): Van điều tiết nước tuần hoàn.
🌊 Ứng dụng nước biển, nước thải nhẹ: Nhờ vật liệu phủ epoxy và EPDM.

📌 Lý Do Nên Chọn ABFS650-125
✅ Chứng nhận tiêu chuẩn EN 593, EN 12266-1, ISO, WRAS
✅ Theo dõi tình trạng van dễ dàng từ xa
✅ Chi phí bảo trì thấp, tuổi thọ vận hành cao
✅ Tương thích dễ dàng với hệ thống cũ nhờ thiết kế wafer đa tiêu chuẩn

📦 Dịch Vụ Kèm Theo
- Bảo hành: 12 tháng tiêu chuẩn
- Có sẵn: CO, CQ, bản vẽ CAD, tài liệu kỹ thuật, hướng dẫn lắp đặt
- Tư vấn lựa chọn van, hỗ trợ kỹ thuật 24/7

📞 Liên Hệ Báo Giá & Hỗ Trợ Kỹ Thuật
Để nhận báo giá tốt nhất, file bản vẽ chi tiết hoặc tư vấn lựa chọn van phù hợp, hãy liên hệ ngay:
☎️ Hotline kỹ thuật & báo giá: 0912.124.679
📧 Email hỗ trợ: tanthekim@gmail.com
