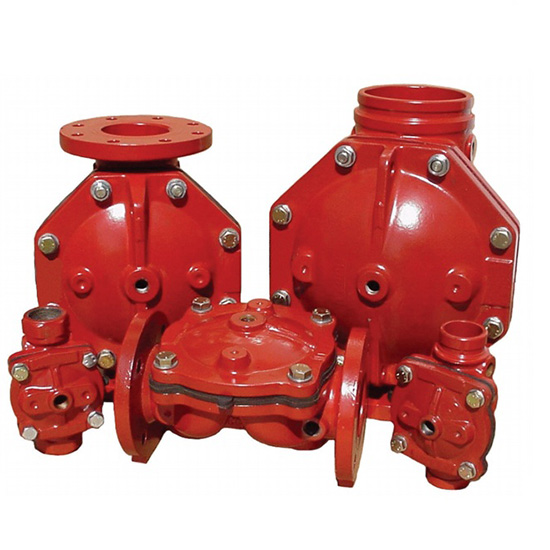

Van xả tràn DN100 TYCO DV-5
- Mã sản phẩm: TYCO DV-5-DN100
-
Van xả tràn TYCO DV-5
Thông số kỷ thuật
- Mã sản phẩm: DV-5-DN100
- Hãng sản xuất: TYCO
- Xuất xứ: UK
- Kích thước van : DN100
- Đạt tiêu chuẩn UL, C-UL, FM, VdS và LPCB
- Áp lực làm việc:
+ Kích hoạt bằng đường ống ướt: 300 psi (20,7 bar)
+ Kích hoạt bằng đường ống khô: 250 psi (17,2 bar)
+ Kích hoạt bằng van điện từ: Tùy chọn
- Kiểu kết nối: Kết nối bích hoặc khớp nối theo tiêu chuẩn ANSI, ISO, AS và JIS.
- Tính chất vật lý:
+ Thân máy: được chế tạo bằng sắt
+ Màng: Cao su tự nhiên gia cố bằng vải nylon
+ “Clapper” DN200 làm từ thép không gỉ
+ Mặt bích kích nối được khoan theo tiêu chuẩn ANSI, ISO, AS và JIS.
Xuất xứ
Thương hiệu
Van xả tràn DN100 TYCO DV-5
Van xả tràn là gì?
Hệ thống xả tràn cung cấp một lượng lớn nước, trên một diện tích lớn, trong một khoảng thời gian tương đối ngắn. Chúng thường được sử dụng trong các hệ thống chữa cháy cố định có hệ thống ống trống cho đến khi van xả nước phân phối nước áp lực từ các vòi phun mở hoặc vòi phun nước.
Hệ thống tràn ngập chứa nhiều thành phần và thiết bị hơn so với hệ thống ống ướt và hệ thống khô. Vì đó thệ thống này thực sự họ phức tạp hơn. Hệ thống phát hiện có thể bao gồm nhiệt, khói, tia cực tím (UV) hoặc hồng ngoại (IR).
Đặc điểm
- Van xả tràn Tyco DV-5 là loại van màng được thiết kế để lắp đặt dọc hoặc ngang và phục vụ cho hệ thống phòng cháy chữa cháy. Chúng là các van điều khiển nước tự động cho xả tràn, kích hoạt sớm các loại hệ thống phòng cháy chữa cháy đặc biệt như bọt và hệ thống khóa đôi. Van DV-5 cũng có thể cung cấp truyền động báo cháy khi vận hành hệ thống.
- Thiết kế kiểu màng của Van DV-5 cho phép đặt lại bên ngoài - cung cấp cho việc dễ dàng đặt lại hệ thống xả tràn hoặc kích hoạt sớm mà không cần phải mở nắp đậy tay van để đặt lại thủ công cơ cấu chốt và / hoặc chốt.
- Thiết kế kiểu một mảnh, màng cũng được phủ bên trong và bên ngoài để cung cấp khả năng chống ăn mòn. Bên trong và bên ngoài van được phủ lớp chống ăn mòn của RILSAN, với lớp bên trong cho phép Van hoạt động được với hầu hết với các hệ thống chữa cháy sử dụng nước ngọt, nước biển. Lớp phủ bên ngoài giúp van chống lại quá trình ăn mòn trong môi trường của các nhà máy chế biến và lắp đặt ngoài trời.
Thông số kỷ thuật
- Mã sản phẩm: DV-5
- Hãng sản xuất: TYCO
- Xuất xứ: UK
- Kích thước van : DN100
- Đạt tiêu chuẩn UL, C-UL, FM, VdS và LPCB
- Áp lực làm việc:
+ Kích hoạt bằng đường ống ướt: 300 psi (20,7 bar)
+ Kích hoạt bằng đường ống khô: 250 psi (17,2 bar)
+ Kích hoạt bằng van điện từ: Tùy chọn
- Kiểu kết nối: Kết nối bích hoặc khớp nối theo tiêu chuẩn ANSI, ISO, AS và JIS.
- Tính chất vật lý:
+ Thân máy: được chế tạo bằng sắt
+ Màng: Cao su tự nhiên gia cố bằng vải nylon
+ “Clapper” DN200 làm từ thép không gỉ
+ Mặt bích kích nối được khoan theo tiêu chuẩn ANSI, ISO, AS và JIS.
Ứng dụng cho Van xả tràn kích hoạt sớm
Hệ thống tràn ngập được sử dụng trong các điều kiện yêu cầu ứng dụng nhanh chóng với khối lượng lớn nước. Chúng tạo ra một “vùng đệm” trong các khu vực nguy hiểm hoặc trong các khu vực nơi đám cháy có thể lây lan nhanh chóng. Chúng cũng có thể được sử dụng để làm mát bề mặt để ngăn ngừa biến dạng hoặc sự sụp đổ của cấu trúc. Hoặc để bảo vệ bình chứa, máy biến áp, hoặc xử lý đường dẫn từ vụ nổ.
Các ví dụ khác bao gồm: bình chứa các giải pháp dễ cháy; thiết bị năm mòn; kho lưu trữ hoặc xử lý các khu vực có chứa các chất có điểm chớp cháy thấp; hoặc hệ thống xử lý sản phẩm. Hệ thống đường ống cứu hỏa có lắp van tràn ngập kích hoạt sớm thông thường phù hợp cho cỡ van từ DN65 tới DN150 là phổ biến, cá biệt có một số hệ thống lớn lắp tới DN200.
Nguyên lý hoạt động của van xả tràn
Ở vị trí thiết lập, nước được cung cấp cho buồng mồi thông qua phần cắt. Áp lực của nước giữ trong buồng mồi giữ cơ hoành trên ghế van, giữ cho van đóng lại. Khi có cháy, áp suất được phát ra từ buồng điều khiển bằng thiết bị tự động hoặc bằng tay. Áp lực cung cấp nước trong buồng đầu vào buộc màng ngăn rời khỏi ghế, cho phép nước chảy vào hệ thống và các thiết bị báo động.
Phương thức van xả tràn hoạt động
Van xả tràn là một giải pháp nhanh chóng, van hoạt động bằng thủy lực. Nó có ba buồng, chia cách nhau bởi cơ trục được vận hành quả lắc và ghế làm khít. Khi ở vị trí thiết lập, áp lực nước được truyền qua van kiểm tra bỏ qua bên ngoài và lỗ giới hạn từ phía hệ thống cung cấp đến buồng trên cùng, do đó áp suất cung cấp trong buồng trên cùng hoạt động qua cơ vận hành quả lắc giữ ghế chống lại áp lực cung cấp đầu vào vì thiết kế áp suất chênh áp. Khi phát hiện ngọn lửa, buồng trên cùng được thông khí vào lỗ qua cổng ra thông qua thiết bị kích hoạt mở. Áp suất buồng trên không thể được bổ sung thông qua cổng đầu vào bị hạn chế, do đó nó đạt tới một nửa áp suất cung cấp ngay lập tức và áp lực cung cấp tăng lên cho phép quả lắc để nước vào hệ thống đường ống và các thiết bị báo động của hệ thống.
Van xả tràn là gì?
Hệ thống xả tràn cung cấp một lượng lớn nước, trên một diện tích lớn, trong một khoảng thời gian tương đối ngắn. Chúng thường được sử dụng trong các hệ thống chữa cháy cố định có hệ thống ống trống cho đến khi van xả nước phân phối nước áp lực từ các vòi phun mở hoặc vòi phun nước.
Hệ thống tràn ngập chứa nhiều thành phần và thiết bị hơn so với hệ thống ống ướt và hệ thống khô. Vì đó thệ thống này thực sự họ phức tạp hơn. Hệ thống phát hiện có thể bao gồm nhiệt, khói, tia cực tím (UV) hoặc hồng ngoại (IR).
Đặc điểm
- Van xả tràn Tyco DV-5 là loại van màng được thiết kế để lắp đặt dọc hoặc ngang và phục vụ cho hệ thống phòng cháy chữa cháy. Chúng là các van điều khiển nước tự động cho xả tràn, kích hoạt sớm các loại hệ thống phòng cháy chữa cháy đặc biệt như bọt và hệ thống khóa đôi. Van DV-5 cũng có thể cung cấp truyền động báo cháy khi vận hành hệ thống.
- Thiết kế kiểu màng của Van DV-5 cho phép đặt lại bên ngoài - cung cấp cho việc dễ dàng đặt lại hệ thống xả tràn hoặc kích hoạt sớm mà không cần phải mở nắp đậy tay van để đặt lại thủ công cơ cấu chốt và / hoặc chốt.
- Thiết kế kiểu một mảnh, màng cũng được phủ bên trong và bên ngoài để cung cấp khả năng chống ăn mòn. Bên trong và bên ngoài van được phủ lớp chống ăn mòn của RILSAN, với lớp bên trong cho phép Van hoạt động được với hầu hết với các hệ thống chữa cháy sử dụng nước ngọt, nước biển. Lớp phủ bên ngoài giúp van chống lại quá trình ăn mòn trong môi trường của các nhà máy chế biến và lắp đặt ngoài trời.
Thông số kỷ thuật
- Mã sản phẩm: DV-5
- Hãng sản xuất: TYCO
- Xuất xứ: UK
- Kích thước van : DN100
- Đạt tiêu chuẩn UL, C-UL, FM, VdS và LPCB
- Áp lực làm việc:
+ Kích hoạt bằng đường ống ướt: 300 psi (20,7 bar)
+ Kích hoạt bằng đường ống khô: 250 psi (17,2 bar)
+ Kích hoạt bằng van điện từ: Tùy chọn
- Kiểu kết nối: Kết nối bích hoặc khớp nối theo tiêu chuẩn ANSI, ISO, AS và JIS.
- Tính chất vật lý:
+ Thân máy: được chế tạo bằng sắt
+ Màng: Cao su tự nhiên gia cố bằng vải nylon
+ “Clapper” DN200 làm từ thép không gỉ
+ Mặt bích kích nối được khoan theo tiêu chuẩn ANSI, ISO, AS và JIS.
Ứng dụng cho Van xả tràn kích hoạt sớm
Hệ thống tràn ngập được sử dụng trong các điều kiện yêu cầu ứng dụng nhanh chóng với khối lượng lớn nước. Chúng tạo ra một “vùng đệm” trong các khu vực nguy hiểm hoặc trong các khu vực nơi đám cháy có thể lây lan nhanh chóng. Chúng cũng có thể được sử dụng để làm mát bề mặt để ngăn ngừa biến dạng hoặc sự sụp đổ của cấu trúc. Hoặc để bảo vệ bình chứa, máy biến áp, hoặc xử lý đường dẫn từ vụ nổ.
Các ví dụ khác bao gồm: bình chứa các giải pháp dễ cháy; thiết bị năm mòn; kho lưu trữ hoặc xử lý các khu vực có chứa các chất có điểm chớp cháy thấp; hoặc hệ thống xử lý sản phẩm. Hệ thống đường ống cứu hỏa có lắp van tràn ngập kích hoạt sớm thông thường phù hợp cho cỡ van từ DN65 tới DN150 là phổ biến, cá biệt có một số hệ thống lớn lắp tới DN200.
Nguyên lý hoạt động của van xả tràn
Ở vị trí thiết lập, nước được cung cấp cho buồng mồi thông qua phần cắt. Áp lực của nước giữ trong buồng mồi giữ cơ hoành trên ghế van, giữ cho van đóng lại. Khi có cháy, áp suất được phát ra từ buồng điều khiển bằng thiết bị tự động hoặc bằng tay. Áp lực cung cấp nước trong buồng đầu vào buộc màng ngăn rời khỏi ghế, cho phép nước chảy vào hệ thống và các thiết bị báo động.
Phương thức van xả tràn hoạt động
Van xả tràn là một giải pháp nhanh chóng, van hoạt động bằng thủy lực. Nó có ba buồng, chia cách nhau bởi cơ trục được vận hành quả lắc và ghế làm khít. Khi ở vị trí thiết lập, áp lực nước được truyền qua van kiểm tra bỏ qua bên ngoài và lỗ giới hạn từ phía hệ thống cung cấp đến buồng trên cùng, do đó áp suất cung cấp trong buồng trên cùng hoạt động qua cơ vận hành quả lắc giữ ghế chống lại áp lực cung cấp đầu vào vì thiết kế áp suất chênh áp. Khi phát hiện ngọn lửa, buồng trên cùng được thông khí vào lỗ qua cổng ra thông qua thiết bị kích hoạt mở. Áp suất buồng trên không thể được bổ sung thông qua cổng đầu vào bị hạn chế, do đó nó đạt tới một nửa áp suất cung cấp ngay lập tức và áp lực cung cấp tăng lên cho phép quả lắc để nước vào hệ thống đường ống và các thiết bị báo động của hệ thống.
Từ khóa:
Van xả tràn DN100 TYCO DV-5,
TYCO DV-5-DN100
