Van xả tràn PCCC DN65 ARV ADL850-0065

Tình trạng:

Viết đánh giá

Van xả tràn ARV ADL850-0065 DN65 là dòng van điều khiển dạng màng, hoạt động bằng áp lực thủy lực, khí nén hoặc điện từ – lý tưởng cho hệ thống chữa cháy deluge (xả tràn) và các ứng dụng yêu cầu van mở hoàn toàn lập tức khi có tín hiệu kích hoạt.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Van chữa cháy, Van PCCC, Van xả tràn, Van deluge, ARV ADL850, Van ARV, Van DN65, Van xả tràn ARV ADL850 DN65, Giá van xả tràn ARV ADL850, Bán van xả tràn DN65, Thông số kỹ thuật van ADL850, Cấu tạo van xả tràn ARV, Nguyên lý hoạt động van deluge, Lắp đặt van xả tràn PCCC, Van xả tràn cho hệ thống sprinkler, Van xả tràn tự động DN65, Van deluge chữa cháy, Mua van xả tràn ARV chính hãng, Đại lý van ARV tại Việt Nam, Van xả tràn gang đúc GGG50, Van xả tràn áp suất 16 bar, Van xả tràn hệ thống Deluge, Van xả tràn hệ thống Preaction, Van xả tràn cho kho bãi, Van xả tràn cho nhà máy, Van xả tràn cho trung tâm thương mại, Van PCCC công nghiệp, Van PCCC tàu biển

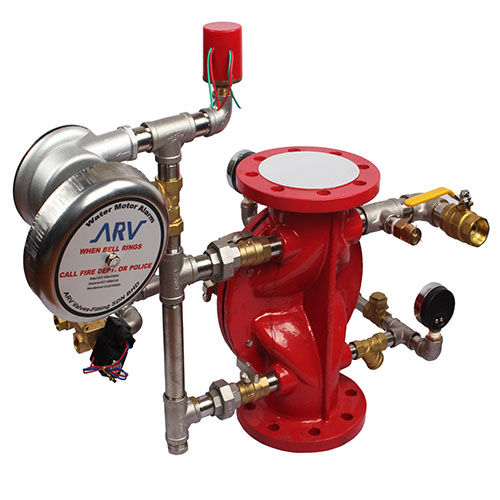

🔥 Van Xả Tràn DN65 ARV ADL850-0065 – Giải Pháp Điều Khiển Lưu Lượng Tự Động Trong Hệ Thống Chữa Cháy Deluge

🧰 Tổng Quan Sản Phẩm
ARV ADL850-0065 là van xả tràn kiểu cầu (globe-type), thiết kế đặc biệt cho hệ thống chữa cháy Deluge – Pre-action – Water/Foam, vận hành bằng màng đàn hồi (elastomeric diaphragm), có khả năng điều khiển lưu lượng tự động nhờ áp lực nước. Van có cấu tạo bằng vật liệu gang cầu EN-GJL-500 (GGC50), phủ sơn epoxy kháng ăn mòn, đảm bảo hoạt động ổn định và bền bỉ trong điều kiện môi trường khắc nghiệt như công nghiệp nặng, nhà máy hóa chất, hoặc kho xăng dầu.

🔧 Thông Số Kỹ Thuật

Thông số	Giá trị
Model	ADL850-0065
Đường kính danh nghĩa (DN)	DN65 (Ø65 mm)
Áp suất làm việc tối đa	16 bar
Áp lực thử thủy lực thân van (shell test)	24 bar
Áp lực thử kín (seat test)	17.6 bar
Nhiệt độ làm việc tối đa	80°C
Chiều dài (L)	206 mm
Chiều rộng (D)	185 mm
Chiều cao (H)	185 mm
Kết nối mặt bích	BS EN 1092-2
Tiêu chuẩn thiết kế	BS 5163-2, EN 1074-5
Tiêu chuẩn thử nghiệm	EN12266-1
Sơn phủ bảo vệ	Sơn epoxy tĩnh điện – chống ăn mòn cao

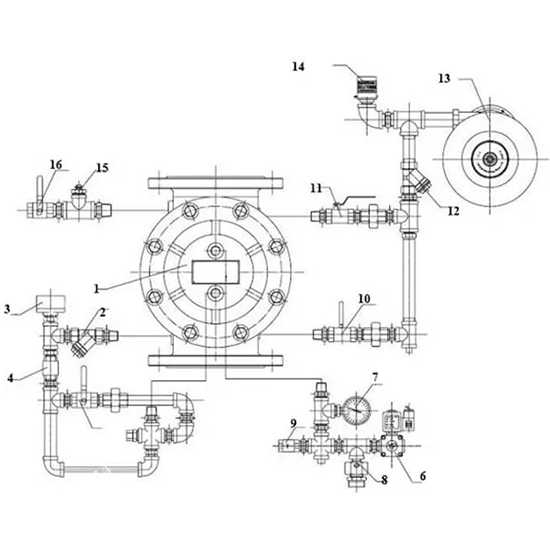

🔍 Cấu Tạo & Vật Liệu

Thành phần	Vật liệu	Mô tả
Thân và nắp van	Gang cầu EN-GJL-500 (GGC50)	Chịu áp lực tốt, chống mài mòn
Màng đàn hồi (diaphragm)	Cao su tự nhiên + vải nylon gia cường	Dẻo dai, kín khít, tuổi thọ cao
Lò xo	Thép không gỉ	Độ đàn hồi ổn định, chịu lực nén cao
Vòng đệm	Inox 304	Chống ăn mòn, đảm bảo kín nước
Vòng đẩy	Polyamid	Cách điện, nhẹ, chịu áp lực
Bu lông, đai ốc	Thép	Bền cơ học, dễ lắp đặt

💧 Cơ Chế Vận Hành
Van ADL850-0065 sử dụng cơ cấu màng đàn hồi một mảnh (one-piece diaphragm) hoạt động theo áp suất. Khi không có tín hiệu điều khiển, màng đàn hồi giữ van ở trạng thái đóng hoàn toàn. Khi nhận tín hiệu mở (từ hệ thống điện/khí/hydraulic hoặc bộ trim), áp suất thay đổi khiến màng biến dạng, cho phép nước đi qua với lưu lượng lớn – phù hợp với yêu cầu dập lửa tức thời.
Điểm nổi bật trong vận hành:
- Không cần mở van để reset: Van tự động trở lại trạng thái đóng mà không cần tháo rời.
- Lưu lượng lớn, tổn thất áp suất thấp: Nhờ thiết kế full-bore, không vật cản dòng chảy.
- Tháo lắp bảo trì nhanh chóng: Màng và các chi tiết trong có thể thay thế tại chỗ, không cần tháo van khỏi hệ thống ống.

⚙️ Ưu Điểm Kỹ Thuật Nổi Bật
✅ Cơ cấu elastomeric tiên tiến:
Màng đàn hồi được gia cường bằng sợi nylon và đúc nguyên khối với đĩa làm kín, đảm bảo độ bền vượt trội, khả năng chống xé rách và độ kín hoàn hảo.
✅ Thiết kế đầu vào kiểu “single-path”:
Cho phép nước lưu thông theo một hướng, không bị cản trở bởi gờ, trục hay thanh chống – giảm tối đa sụt áp và tối ưu tốc độ xả tràn.
✅ Khả năng hoạt động trong điều kiện khắc nghiệt:
Tất cả bộ phận chịu lực đều làm từ vật liệu có khả năng chống ăn mòn và thích nghi với điều kiện độ ẩm, nhiệt độ cao, hoặc hóa chất nhẹ.
✅ Bảo trì dễ dàng:
Van có thể tháo rời phần cơ khí từ nắp van mà không cần tháo van ra khỏi đường ống. Việc bảo trì định kỳ và thay thế phụ tùng trở nên nhanh chóng và tiết kiệm chi phí.
✅ Tương thích đa hệ thống:
Cho phép tích hợp với hệ thống điều khiển áp lực (pressure control), điện, khí nén hoặc thủy lực – cực kỳ linh hoạt cho cả hệ thống Deluge, Pre-action hoặc Water/Foam.

📦 Ứng Dụng Thực Tiễn
🔹 Hệ thống chữa cháy deluge tại nhà máy lọc dầu, kho hóa chất, nhà máy sản xuất ô tô hoặc khu công nghiệp lớn.
🔹 Ứng dụng Pre-action trong nhà kho, kho đông lạnh – nơi cần kiểm soát nghiêm ngặt việc kích hoạt đầu phun.
🔹 Tưới tiêu nông nghiệp hiện đại, sử dụng van xả áp lớn để điều tiết nước.
🔹 Ngành cấp thoát nước đô thị, dầu khí, điện lực – nơi yêu cầu van có độ tin cậy cao, vận hành ổn định theo thời gian.

🧩 Phụ Kiện & Tùy Chọn Mở Rộng
- Có thể tích hợp bộ trim điều khiển: Deluge trim, Pre-action trim, Pressure reducing trim...
- Lắp được thiết bị giám sát tín hiệu (pressure switch, flow switch, position indicator…)
- Tùy chọn ống tín hiệu bằng đồng, thép không gỉ hoặc nhựa PVC, phù hợp với môi trường lắp đặt.
- Cung cấp bản vẽ CAD, bản vẽ 3D và tài liệu hướng dẫn lắp đặt theo yêu cầu dự án.

🔗 Tài Liệu Kỹ Thuật & Tiêu Chuẩn
- Tiêu chuẩn thiết kế: BS 5163-2, EN 1074-5
- Tiêu chuẩn kết nối: BS EN 1092-2, ISO7005-2
- Thử nghiệm kín nước & áp suất: EN12266-1
- Chứng nhận: ISO 9001, CE, WRAS, EAC, UL tiêu chuẩn quốc tế

📩 Liên hệ nhận bản vẽ kỹ thuật & báo giá đặc biệt cho dự án PCCC.
