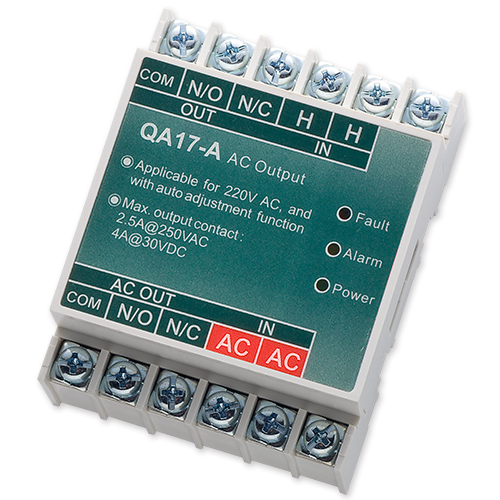

HORING QA17-A – Module Đầu Ra Công Suất Lớn Cho Hệ Thống Báo Cháy Liên Động
HORING QA17-A là một module đầu ra công suất lớn (High-Load Output Module), được thiết kế để mở rộng khả năng điều khiển của trung tâm báo cháy QA16, đặc biệt trong các ứng dụng cần cấp nguồn cho thiết bị ngoại vi tiêu thụ dòng điện lớn như: quạt hút khói, motor cửa cuốn, bơm chữa cháy phụ, hệ thống đèn khẩn cấp,…Module này không trực tiếp nhận tín hiệu từ loop của tủ trung tâm, mà hoạt động song song với QA17-B (Control Module) – nơi tiếp nhận tín hiệu điều khiển chính. QA17-A đóng vai trò như một "relay công suất" để kích hoạt hoặc ngắt nguồn điện tải lớn, đảm bảo cách ly điều khiển khỏi tải nặng, bảo vệ hệ thống và thiết bị.
🔧 Chức Năng Chính
- Chuyển tiếp tín hiệu điều khiển từ QA17-B sang thiết bị tải ngoài, nhưng ở mức công suất lớn.
- Kết nối trực tiếp với nguồn điện 24VDC hoặc 220VAC, cho phép cấp nguồn cho các thiết bị tiêu thụ điện lớn mà không làm quá tải mạch điều khiển chính.
- Hoạt động như một relay chuyển mạch với ba tiếp điểm: COM – NO – NC, phù hợp cho các phương án đóng/ngắt linh hoạt.
- Tách biệt hoàn toàn đầu vào và đầu ra, giảm nhiễu tín hiệu và dễ dàng đấu nối trong thực tế thi công.
- Không yêu cầu địa chỉ hóa, đơn giản hóa lắp đặt, cấu hình và bảo trì.
📐 Thông Số Kỹ Thuật Chi Tiết
| Danh mục | Chi tiết |
| Model | QA17-A |
| Chức năng thiết bị | Module đầu ra điều khiển tải lớn |
| Loại Module | Output Module – relay công suất |
| Hệ thống kết nối | Hoạt động song song với QA17-B, không nối trực tiếp với loop |
| Nguồn cấp đầu vào | 24VDC hoặc 220VAC |
| Tiếp điểm relay đầu ra | COM – NO – NC (tiếp điểm thường đóng, thường hở) |
| Công suất tải đầu ra tối đa | - 4A @ 30VDC - 2.5A @ 250VAC |
| Điện trở cuối đường dây (EOL) | Không yêu cầu |
| Mã hóa địa chỉ (Address Coding) | Không áp dụng |
| Vật liệu vỏ ngoài | Nhựa chống cháy cao cấp |
| Màu sắc thiết bị | Xanh lá cây |
| Nhiệt độ hoạt động | 0°C đến +50°C |
| Kích thước vật lý (HxWxD) | 60 x 76 x 31 mm |
| Cách lắp đặt | Gắn riêng lẻ hoặc nhiều module trên thanh ray (tùy chọn) |
⚙️ Cấu Trúc và Cách Hoạt Động
🔹 Sơ đồ logic kết nối:
[ QA16 Panel ] ──(Loop)──> [ QA17-B ] ──(tín hiệu điều khiển)──> [ QA17-A ] ──> [ Thiết bị tải lớn ]
| |
Nhận tín hiệu Cấp nguồn tải
🔹 Giải thích hoạt động:
- Khi QA17-B nhận được tín hiệu từ loop báo cháy (ví dụ: kích hoạt báo cháy tại vùng A),
- QA17-B sẽ gửi tín hiệu điều khiển sang QA17-A,
- QA17-A sẽ đóng tiếp điểm relay, cấp nguồn trực tiếp (24VDC hoặc 220VAC) đến thiết bị đầu cuối như quạt, đèn, động cơ,...
- QA17-A hoạt động như một rơle điện lực, giúp tải lớn được điều khiển gián tiếp qua hệ thống báo cháy.
🏢 Ứng Dụng Thực Tế
| Ngành ứng dụng | Thiết bị điều khiển bởi QA17-A |
| Trung tâm thương mại | Quạt tăng áp cầu thang, motor cửa cuốn thoát hiểm |
| Nhà máy công nghiệp | Bơm nước chữa cháy, quạt hút khói công suất lớn |
| Bãi xe ngầm | Đèn khẩn cấp, hệ thống thông gió cưỡng bức |
| Tòa nhà văn phòng | Động cơ thang máy, hệ thống chống ngạt khói |
🧩 Ưu Điểm Nổi Bật
✅ Khả năng điều khiển tải điện cao, phù hợp với các thiết bị ngoại vi công suất lớn.
✅ Giảm tải cho mạch điều khiển chính, tăng độ ổn định toàn hệ thống.
✅ Đấu nối linh hoạt với tiếp điểm NO/NC cho nhiều phương án ứng dụng.
✅ Dễ lắp đặt và không cần lập trình địa chỉ, tiết kiệm thời gian cấu hình.
✅ Thiết kế nhỏ gọn, nhựa chống cháy, an toàn trong điều kiện môi trường PCCC.
📌 Kết Luận
HORING QA17-A là giải pháp mở rộng tối ưu cho các hệ thống báo cháy tích hợp điều khiển liên động, khi cần xử lý tải điện lớn một cách an toàn và ổn định. Kết hợp cùng QA17-B, module này không chỉ đảm bảo đáp ứng kỹ thuật tiêu chuẩn NFPA/EN, mà còn giúp các hệ thống PCCC hoạt động thông minh, tin cậy và linh hoạt hơn.
