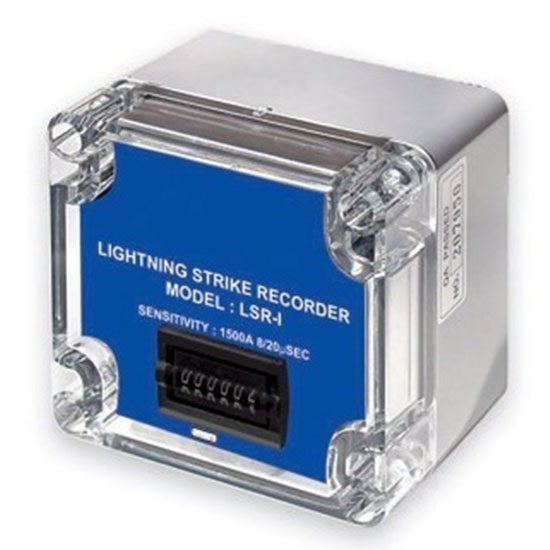

Thiết bị đếm sét LPI LSR-1
Tình trạng:
LPI Lightning Strike Recorder (LSR-1) là bộ đếm sự kiện sét đánh chuyên dụng do Lightning Protection International (LPI) – thương hiệu hàng đầu của Úc – phát triển và sản xuất.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
⚡ Thiết bị ghi nhận sét LPI LSR-1: Ghi nhận sự kiện sét với độ chính xác cao – Giải pháp giám sát không nguồn, không bảo trì
LPI Lightning Strike Recorder LSR-1 là thiết bị chuyên dụng dùng để ghi nhận số lần sét đánh thông qua hệ thống dây dẫn thoát sét từ kim thu sét xuống hệ thống tiếp địa. Sản phẩm được thiết kế bởi Lightning Protection International (LPI – Australia), một trong những thương hiệu hàng đầu thế giới trong lĩnh vực công nghệ chống sét và bảo vệ quá điện áp.LSR-1 hoạt động dựa trên cơ chế cảm ứng từ, không cần cấp nguồn, không cần can thiệp sau lắp đặt và có khả năng hoạt động ổn định trong môi trường khắc nghiệt. Đây là giải pháp lý tưởng cho các hệ thống chống sét tiên tiến, yêu cầu giám sát định lượng để phục vụ công tác kiểm tra, đánh giá hiệu quả và lập kế hoạch bảo trì hệ thống.
Nguyên Lý Hoạt Động Kỹ Thuật
LPI LSR-1 ghi nhận dòng sét dựa trên nguyên lý cảm ứng điện từ:
- Khi dòng điện xung kích (dòng sét) đi qua cáp thoát sét, một trường điện từ mạnh sẽ được tạo ra xung quanh cáp.
- Thiết bị LSR-1 được lắp vòng cảm ứng (inductive pickup loop) chạy dọc phía đáy vỏ hộp, đóng vai trò như một cuộn biến dòng (Current Transformer - CT).
- CT này phát hiện xung dòng cao áp (dạng sóng 8/20μs), và khi giá trị vượt ngưỡng kích hoạt (≥1500A), tín hiệu sẽ truyền đến bộ cơ cấu kích xung để quay số đếm cơ học.
- Mỗi xung vượt ngưỡng sẽ tăng giá trị đếm lên 1 đơn vị, giúp người sử dụng dễ dàng theo dõi tổng số sự kiện sét đã xảy ra.
Đây là phương pháp đo gián tiếp, không xâm lấn dòng sét, an toàn và có tính chính xác cao, giúp duy trì tính toàn vẹn của hệ thống thoát sét.
Cấu Trúc Cơ Khí & Vật Liệu Kỹ Thuật Cao
Thiết bị được cấu thành từ những vật liệu được lựa chọn kỹ lưỡng để đáp ứng các tiêu chuẩn chống chịu môi trường khắt khe:
| Thành phần | Mô tả kỹ thuật |
| Vỏ ngoài | Nhựa polycarbonate chịu va đập, kháng UV, cách điện tốt |
| Nắp trên | Nắp trong suốt cho phép quan sát bộ hiển thị số dễ dàng |
| Chỉ số bảo vệ | Đạt tiêu chuẩn IP67 (theo IEC 60529) – chống bụi hoàn toàn, chống ngập nước tạm thời |
| Cơ cấu đếm | Bộ đếm cơ học 6 chữ số, từ 000000 đến 999999, không thể đặt lại (non-resettable), đảm bảo dữ liệu không bị can thiệp |
| Phụ kiện đi kèm | Dây đai inox 304 không gỉ dùng để siết chặt lên cáp tròn hoặc bản đồng |
Thông Số Kỹ Thuật Chi Tiết
| Thông số | Giá trị kỹ thuật |
| Mã sản phẩm | LPI LSR-1 |
| Chức năng chính | Ghi nhận số lần dòng sét đi qua dây thoát sét |
| Cảm biến dòng | Cảm biến dòng cảm ứng dạng cuộn biến dòng (CT) |
| Ngưỡng kích hoạt tối thiểu | ≥1500 A (dạng xung 8/20 µs) |
| Giới hạn dòng đo | > 220 kA (dạng xung 8/20 µs), không gây hỏng hoặc sai số |
| Hiển thị sự kiện | Bộ đếm cơ học 6 số, hiển thị 000000 đến 999999 |
| Reset | Không hỗ trợ – dữ liệu lưu vĩnh viễn |
| Nguồn cấp | Không cần nguồn điện |
| Kích thước tổng thể | 80 mm (R) x 82 mm (C) x 65 mm (S) |
| Trọng lượng | 0.4 kg |
| Lắp đặt trên | - Cáp tròn Ø ≤ 40 mm - Bản đồng ≤ 50 mm x 5 mm |
| Nhiệt độ làm việc | -15°C đến +65°C |
| Màu vỏ | Xám nhạt |
Ứng Dụng Trong Thực Tế
Thiết bị LPI LSR-1 được triển khai trong nhiều công trình quan trọng như:
🏢 Tòa nhà cao tầng, trung tâm thương mại, chung cư, trường học
⚡ Trạm biến áp, nhà máy điện mặt trời, điện gió
🏭 Khu công nghiệp, kho hóa chất, nhà máy sản xuất
📡 Cột ăng-ten viễn thông, trạm BTS, trạm radar
🏗 Hệ thống thu sét kim cổ điển hoặc kim tiên tiến (ESE)
Lợi Ích Kỹ Thuật & Quản Lý
- Ghi nhận chính xác từng lần sét đánh: cung cấp dữ liệu thực tế cho đánh giá hiệu quả của kim thu sét.
- Hỗ trợ lập kế hoạch kiểm tra & bảo trì: đặc biệt với các hệ thống có tần suất sét cao hoặc khu vực rủi ro.
- Tăng độ tin cậy cho hồ sơ nghiệm thu và bảo hiểm: là bằng chứng thực tế cho hoạt động chống sét đã xảy ra.
- Tăng cường tính minh bạch và hiệu quả vận hành hệ thống tiếp địa.
Chính Sách Bảo Hành
⏳ Thời gian bảo hành: 5 năm kể từ ngày xuất xưởng
🛠 Phạm vi bảo hành: Các lỗi do vật liệu, lỗi sản xuất hoặc sai số cơ cấu đếm
❗ Không bảo hành: Các lỗi do lắp đặt sai kỹ thuật, va đập vật lý, cháy nổ hoặc dòng sét vượt quá ngưỡng khuyến nghị
🔚 Kết Luận
LPI LSR-1 không chỉ là thiết bị ghi nhận sét, mà là công cụ chiến lược giúp các kỹ sư, nhà đầu tư và đơn vị vận hành:
- Theo dõi chính xác số sự kiện sét,
- Phân tích hiệu quả hoạt động hệ thống chống sét,
- Lập kế hoạch bảo trì phòng ngừa thay vì bị động xử lý hậu quả,
- Tăng cường độ tin cậy và độ an toàn cho công trình.
