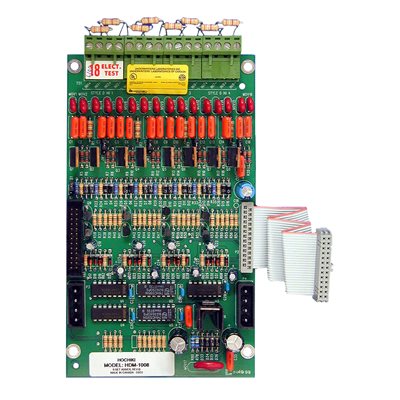

Module mở rộng 8 kênh Hochiki HDM-1008
Tình trạng:
Hochiki HDM-1008 (Eight Initiating Circuit Module) là một module mở rộng quan trọng dành cho các bảng điều khiển báo cháy HCP-1000 của Hochiki. Module này cung cấp khả năng tích hợp lên đến 8 mạch khởi tạo loại B (Style B) hoặc 4 mạch khởi tạo loại A (Style D), có thể cấu hình linh hoạt cho các mục đích báo động, giám sát, dòng chảy nước hoặc lỗi. HDM-1008 là giải pháp lý tưởng để mở rộng phạm vi giám sát và khả năng phản ứng của hệ thống báo cháy.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
Từ khóa:
Hệ thống báo cháy Hochiki,
Module mở rộng 8 vùng Hochiki HDM-1008,
Hochiki HDM-1008,
Module mở rộng Hochiki,
Thiết bị mở rộng 8 vùng Hochiki,
Module HDM-1008,
Module điều khiển Hochiki,
Module 8 vùng HDM-1008,
Thiết bị báo cháy Hochiki HDM-1008,
Hochiki fire alarm module,
HDM-1008 Hochiki,
Module mở rộng hệ thống báo cháy,
Thiết bị mở rộng vùng Hochiki,
Mô-đun mở rộng Hochiki HDM-1008,
Hochiki 8 zone module,
Module mở rộng báo cháy Hochiki,
HDM-1008 fire alarm module,
Module vùng Hochiki,
Thiết bị báo cháy HDM-1008,
Hệ thống báo cháy 8 vùng,
Module mở rộng 8 kênh Hochiki HDM-1008
🔧 Hochiki HDM-1008 – Module Mở Rộng 8 Vùng Khởi Tạo Cho Tủ Trung Tâm HCP-1000
Trong các hệ thống báo cháy thường (conventional) sử dụng tủ điều khiển HCP-1000, khả năng mở rộng số lượng vùng giám sát khởi tạo là yêu cầu phổ biến. Để đáp ứng nhu cầu này một cách hiệu quả, Hochiki HDM-1008 – module mở rộng 8 vùng khởi tạo đầu vào – là giải pháp lý tưởng, hỗ trợ cả kiểu đấu dây Class B (Style B) và Class A (Style D), với khả năng lập trình linh hoạt và hiệu suất ổn định.📌 Tổng Quan Về Hochiki HDM-1008
HDM-1008 là module mở rộng dùng để bổ sung tối đa 8 mạch khởi tạo (Initiating Circuits) cho tủ báo cháy thường HCP-1000. Mỗi mạch có thể được cấu hình riêng cho mục đích:
- Báo cháy (Alarm)
- Giám sát (Supervisory)
- Dòng chảy nước (Waterflow)
- Lỗi hệ thống (Trouble)
📦 Module này bao gồm mạch PCB được lắp đặt phía dưới khung chính của tủ, có khối đầu nối tháo rời, thuận tiện cho đấu nối và bảo trì.
⚙️ Thông Số Kỹ Thuật Chi Tiết
| Thông số kỹ thuật | Giá trị |
| Số vùng khởi tạo | 8 vùng Style B hoặc 4 vùng Style D |
| Kiểu đấu dây | Class B (Style B) hoặc Class A (Style D) |
| Loại mạch hỗ trợ | Alarm, Supervisory, Waterflow, Trouble |
| Điện áp mạch khởi tạo | 22 VDC (giới hạn năng lượng) |
| Dòng chờ mỗi mạch | 3 mA |
| Dòng báo động tối đa | 50 mA |
| Ngưỡng kích hoạt cảnh báo | ≥ 21 mA |
| Ripple tối đa | 5 mV |
| Điện trở cuối đường dây (EOL) | 3.9kΩ ±5%, ½ W |
| Tổng trở dây tối đa | 100Ω (50Ω mỗi đầu dây) |
| Dây tín hiệu yêu cầu | Loại cáp FPL, FPLR, hoặc FPLP (UL Listed – Power Limited) |
| Chứng nhận | UL (S6468), CSFM (7165-0410:154) |
🧩 Tính Năng Nổi Bật
| Tính năng kỹ thuật | Lợi ích triển khai |
| 8 mạch đầu vào độc lập (hoặc 4 mạch Class A) | Mở rộng linh hoạt hệ thống báo cháy thường |
| Hỗ trợ 4 chế độ vận hành: Alarm, Supervisory, Waterflow, Trouble | Đáp ứng đa dạng nhu cầu giám sát và phản ứng |
| LED 2 màu cho từng zone | Hiển thị trực quan trạng thái từng vùng (báo cháy – giám sát – lỗi) |
| Cấu hình Latching hoặc Non-Latching | Tùy chọn kiểu giữ trạng thái tín hiệu giám sát |
| Giám sát liên tục đường dây | Cảnh báo khi có sự cố hở mạch hoặc chập mạch |
| Đấu dây nhanh với terminal tháo rời | Thi công dễ dàng, bảo trì thuận tiện |
| Tương thích hoàn toàn với HCP-1000 | Mở rộng đơn giản, không cần module trung gian |
🧰 Ứng Dụng Thực Tế
| Loại thiết bị kết nối | Ví dụ thực tế |
| Đầu báo nhiệt, khói thường | SLR, SIH, DFE, DCD Series |
| Nút nhấn khẩn cấp | Manual Pull Stations |
| Công tắc dòng chảy nước | Waterflow Switch (Wet Pipe Sprinkler) |
| Công tắc giám sát van | Tamper Switch |
| Rơ-le từ hệ thống ngoại vi | Giám sát nguồn UPS, ATS, HVAC,... |
📐 Cấu Hình & Sơ Đồ Đấu Nối (Tóm Tắt)
- Kiểu Style B (Class B): Mỗi zone gồm INI(+) và INI(-), kết nối tiếp điểm hoặc đầu báo, kết thúc bằng điện trở EOL 3.9kΩ. Cho phép tối đa 8 zone độc lập.
- Kiểu Style D (Class A): Cặp zone đấu vòng khép kín (ví dụ: INI1/INI2 thành một vòng). Số vùng giảm còn 4 zone, đảm bảo tính liên tục khi xảy ra đứt dây.
⚠️ Tất cả mạch phải dùng cáp loại UL Listed (FPL, FPLR, FPLP) và thiết bị phải nằm trong danh sách UL tương thích.
✅ Chứng Nhận & Tiêu Chuẩn
| Cơ quan chứng nhận | Mã số |
| UL Listed | S6468 |
| CSFM (California) | 7165-0410:154 |
🛒 Liên Hệ Tư Vấn & Mua Hàng Chính Hãng
TÂN THẾ KIM SAFETY – Nhà phân phối chính thức thiết bị báo cháy Hochiki tại Việt Nam
📧 Email: tanthekim@gmail.com
📱 Hotline / Zalo: 0912.124.679
🌐 Website: https://tanthekimsafety.com
🎯 Hỗ trợ đầy đủ: catalog kỹ thuật, bản vẽ CAD, sơ đồ đấu nối, hướng dẫn cấu hình zone, tài liệu nghiệm thu.
