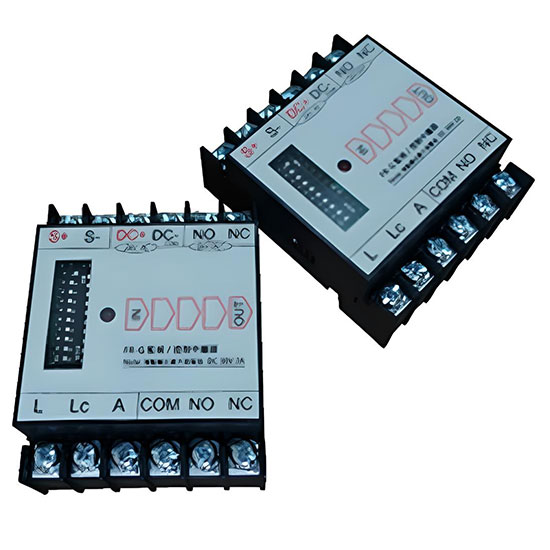

Module giám sát và điều khiển địa chỉ FORMOSA FMS-REP

Tình trạng:

Viết đánh giá

Formosa FMS-REP là module giám sát/điều khiển địa chỉ thông minh, tương thích hệ thống báo cháy Formosa FMS-R. Hỗ trợ tín hiệu dry contact và relay output, lập trình địa chỉ linh hoạt, tích hợp nhanh với hệ thống điều khiển PCCC hiện đại.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Thiết bị báo cháy địa chỉ, Monitoring-Control Module formosa FMS-REP, Module FMS-REP, Module điều khiển báo cháy, Module giám sát báo cháy, FORMOSA FMS-REP, Module giám sát điều khiển FMS-REP, FMS-REP tích hợp đầu báo thường, Module điều khiển thiết bị ngoại vi báo cháy, FMS-REP tiếp điểm Form C, Module báo cháy dùng cáp tiêu chuẩn, Cài đặt địa chỉ FMS-REP DIP switch, Giao thức DCP cho FMS-REP, Module báo cháy 2 dây, Giám sát nguồn điện zone báo cháy, Điều khiển quạt thang máy báo cháy, FMS-REP điện trở cuối đường dây EOL, Module FMS-REP thông số kỹ thuật, Hướng dẫn lắp đặt FMS-REP, Đèn LED chỉ thị FMS-REP, Giải pháp tích hợp hệ thống báo cháy, Module FMS-REP Hồ Chí Minh, Module điều khiển báo cháy Hà Nội, Đại lý FORMOSA FMS-REP Việt Nam, Lắp đặt FMS-REP Đà Nẵng

Formosa FMS-REP – Module Giám Sát & Điều Khiển Địa Chỉ Thế Hệ Mới, Tối Ưu Hệ Thống Báo Cháy Tích Hợp

🔍 Giới Thiệu Chung
Trong các hệ thống báo cháy địa chỉ tiên tiến, việc giám sát thiết bị phụ trợ và điều khiển thiết bị ngoại vi theo kịch bản là một phần không thể thiếu. Formosa FMS-REP là module giám sát/điều khiển địa chỉ được phát triển bởi Formosa Fire Alarm System Co., Ltd., cho phép kết nối linh hoạt với các thành phần cơ điện ngoài hệ thống như: công tắc dòng chảy, van báo động, quạt hút khói, motor, thang máy, đèn cảnh báo...
FMS-REP hoạt động như một cầu nối giao tiếp thông minh giữa tủ trung tâm FMS-R và thiết bị hiện trường, cung cấp khả năng phản hồi 2 chiều chính xác thông qua giao thức truyền thông kỹ thuật số, với khả năng lập trình linh hoạt từng địa chỉ.

⚙️ Phân Tích Chức Năng & Cơ Chế Hoạt Động
🔹 Chức năng giám sát (Monitoring Function)
Module hoạt động ở chế độ giám sát tiếp điểm khô (dry contact), thường là các tín hiệu phản hồi hoặc trạng thái báo động kỹ thuật:
- Van điều khiển nước (OS&Y switch)
- Công tắc giám sát dòng chảy (flow switch)
- Tín hiệu cảnh báo thang máy, cửa thoát hiểm
- Phản hồi từ quạt hút khói, van gió
FMS-REP có thể cấu hình tiếp điểm NO/NC thông qua jumper tích hợp, phù hợp với nhiều tiêu chuẩn thiết bị khác nhau. Khi trạng thái của tiếp điểm thay đổi, module lập tức gửi tín hiệu về tủ trung tâm FMS-R, báo chính xác địa chỉ và mô tả thiết bị.
🔸 Chức năng điều khiển (Control Function)
Ở chế độ điều khiển, module FMS-REP hoạt động như một rơ-le trung gian điều khiển thiết bị theo lệnh từ trung tâm:
- Kích hoạt quạt tăng áp, quạt hút khói
- Ngắt nguồn điện thang máy khi có cháy
- Điều khiển mở cửa từ, van gió, hệ thống âm thanh thoát nạn
- Khởi động máy bơm chữa cháy (tùy ứng dụng)
Ngõ ra relay của FMS-REP là tiếp điểm khô (dry contact) có dòng chịu tải 1A @ 30VDC. Relay có thể cấu hình trạng thái:
- Momentary (nhấp nháy tức thời) – thường dùng cho tín hiệu xung
- Latching (giữ trạng thái cho đến khi reset) – dùng trong các kịch bản cần duy trì trạng thái cảnh báo

🧠 Kiến Trúc Phần Cứng & Giao Tiếp Địa Chỉ
- FMS-REP được trang bị vi xử lý độc lập, đảm bảo khả năng xử lý tín hiệu ngay tại hiện trường và truyền về trung tâm một cách chính xác.
- Giao tiếp qua giao thức 2-wire địa chỉ hóa, có khả năng nhận dạng thiết bị bằng địa chỉ lập trình từ phần mềm FMS Configuration Tool.
- Hệ thống LED trạng thái hiển thị trực quan:
+ LED Power: hiển thị tình trạng hoạt động
+ LED Active/Alarm: báo khi có tín hiệu giám sát hoặc lệnh điều khiển được kích hoạt

🛠️ Cài Đặt & Vận Hành
Lắp đặt linh hoạt
- Thiết kế phù hợp với hộp âm tường hoặc hộp nổi chuẩn kỹ thuật điện (backbox).
- Cổng kết nối dạng terminal block có ký hiệu rõ ràng, giúp đấu nối nhanh chóng.
Cấu hình đơn giản
- Địa chỉ module được gán bằng Address Programmer hoặc qua phần mềm cấu hình hệ thống.
- Cấu hình jumper trên bo mạch cho phép chọn nhanh chế độ hoạt động (giám sát hoặc điều khiển) và loại tiếp điểm (NO/NC).

📊 Thông Số Kỹ Thuật Chi Tiết

Danh mục	Thông số kỹ thuật
Mã sản phẩm	FMS-REP
Loại thiết bị	Module địa chỉ giám sát/điều khiển
Điện áp hoạt động	Lấy từ loop địa chỉ (24VDC danh định)
Ngõ vào giám sát	1 tiếp điểm NO/NC (cấu hình jumper)
Ngõ ra điều khiển	1 relay khô (1A/30VDC max)
Giao tiếp	2-wire địa chỉ kỹ thuật số với tủ FMS-R
Đèn trạng thái	Power (Xanh), Active (Đỏ)
Lập trình địa chỉ	Qua tool hoặc phần mềm lập trình FMS
Nhiệt độ làm việc	-10°C đến +50°C
Độ ẩm cho phép	Tối đa 95%, không ngưng tụ
Kích thước	Theo chuẩn hộp kỹ thuật (thiết kế gọn gàng)
Chuẩn tương thích	Tương thích EN 54-18 / tiêu chuẩn hãng

🏢 Ứng Dụng Thực Tế Trong Hệ Thống Báo Cháy

Ứng dụng	Mô tả
Tòa nhà cao tầng	Điều khiển quạt hút khói, giám sát van nước chữa cháy, liên động thang máy
Nhà máy công nghiệp	Giám sát trạng thái van cơ điện, tích hợp cảnh báo trạng thái kỹ thuật
Trung tâm thương mại / bệnh viện	Điều khiển hệ thống thoát khói, hệ thống âm thanh thoát nạn, van từ
Hệ thống BMS / SCADA	Giao tiếp trạng thái thiết bị cháy về hệ điều khiển giám sát trung tâm

✅ Ưu Điểm Nổi Bật Của FMS-REP
- Chế độ vận hành kép linh hoạt: vừa giám sát, vừa điều khiển tùy cấu hình
- Tích hợp giao tiếp địa chỉ kỹ thuật số: chính xác và đồng bộ với tủ trung tâm
- Thiết kế công nghiệp chắc chắn, phù hợp mọi môi trường lắp đặt
- Tiết kiệm chi phí triển khai hệ thống I/O rời phức tạp
- Dễ dàng mở rộng, lập trình, tích hợp vào kịch bản PCCC thông minh

📞 Tư Vấn Giải Pháp & Hỗ Trợ Kỹ Thuật
Bạn cần tăng cường khả năng điều khiển và giám sát thiết bị phụ trợ trong hệ thống báo cháy địa chỉ? Hãy lựa chọn Formosa FMS-REP để có được một giải pháp tối ưu, ổn định và dễ dàng mở rộng cho mọi quy mô công trình.
Liên hệ ngay để được đội ngũ kỹ thuật tư vấn chi tiết, demo sản phẩm và báo giá cạnh tranh.
