Ripley RMS là dụng cụ tuốt cáp giữa thân điều khiển từ xa, được thiết kế chuyên biệt cho công tác thi công an toàn trên đường dây phân phối điện cấp 15-34,5kV ngay từ xe nâng gầu, chỉ với một người vận hành.

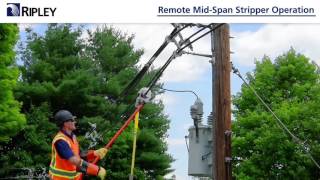

Ripley Tools RMS Operation Video
Ripley RMS (Remote Mid-Span Stripper) là dụng cụ tuốt vỏ cáp giữa thân được thiết kế đặc biệt để thao tác từ xa, cho phép người thợ điện thực hiện công việc tuốt vỏ cáp ngay từ xe nâng gầu (bucket truck) mà không cần tiếp xúc trực tiếp gần với dây dẫn đang mang điện. Đây là giải pháp chuyên dụng cho công tác lắp đặt đầu nối rẽ nhánh trên cáp bọc cây (tree wire) và cáp treo khoảng cách (spacer cable) trong hệ thống phân phối điện có cấp điện áp từ 15kV đến 34,5kV – dải điện áp đòi hỏi các biện pháp an toàn nghiêm ngặt khi thao tác gần đường dây.
RMS có khả năng loại bỏ lớp cách điện tại vị trí giữa thân cáp một cách nhanh chóng và an toàn, xử lý cáp có đường kính ngoài từ 0,600 đến 1,75 inch (tương đương 15,24mm đến 44,45mm). Đặc biệt, dụng cụ có thể thực hiện việc tuốt vỏ trên bất kỳ pha nào của đường dây mà không cần tháo dây dẫn ra khỏi bộ giữ khoảng cách (spacer) – một tính năng quan trọng giúp tiết kiệm thời gian và giảm rủi ro khi thi công trên hệ thống cáp treo khoảng cách vốn có cấu trúc phức tạp hơn cáp thông thường.
| Thông số | Giá trị |
|---|---|
| Model | RMS (Remote Mid-Span Stripper) |
| Ứng dụng | Cáp bọc cây (tree wire) và cáp treo khoảng cách (spacer cable) |
| Phạm vi đường kính ngoài cáp (Cable O.D.) | 0,600 đến 1,75 inch (15,24 đến 44,45 mm) |
| Cấp điện áp áp dụng | 15 kV đến 34,5 kV |
| Kiểu thao tác | Điều khiển từ xa, một người vận hành từ xe nâng gầu (one-man hand operation from a bucket) |
| Chiều dài (mẫu tay cầm 4 feet) | 73 inch (1,85 m) tính tổng thể |
| Trọng lượng (mẫu tay cầm 4 feet) | 11 lb (5 kg) |
| Vật liệu đầu công cụ | Vỏ bọc cách điện Delrin (insulated Delrin housing) |

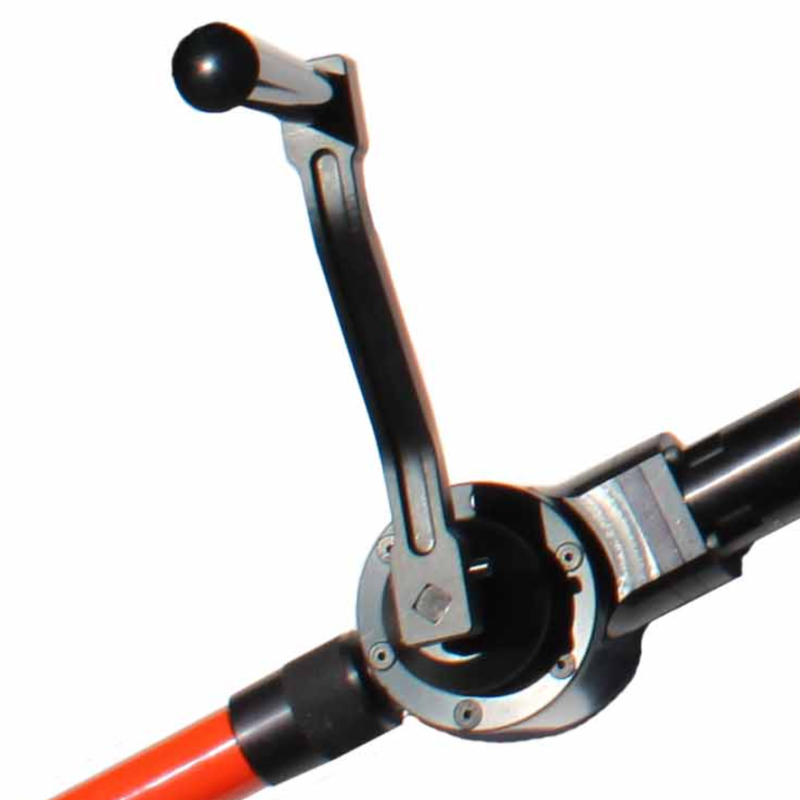

| Trục kết nối | Thanh cách điện (insulated stick) và trục epoxy nối đầu công cụ với hộp số (gearbox) |
| Xuất xứ | Sản xuất tại Hoa Kỳ |
Lưu ý quan trọng: Chiều dài và trọng lượng của RMS thay đổi tùy theo yêu cầu cụ thể của khách hàng (length and weight varies according to customer specifications) – thông số 73 inch/11 lb chỉ áp dụng cho mẫu tay cầm dài 4 feet. Khách hàng cần liên hệ trực tiếp với nhà sản xuất để được tư vấn cấu hình phù hợp với nhu cầu thi công thực tế (ví dụ chiều cao thao tác từ gầu nâng, khoảng cách an toàn cần thiết).
RMS được thiết kế để một người thợ điện có thể vận hành hoàn toàn độc lập ngay từ gầu nâng (bucket) của xe chuyên dụng, không cần thêm người hỗ trợ trên mặt đất hay trên cột điện – giúp tối ưu hóa nhân lực cho mỗi ca thi công đường dây trên không.

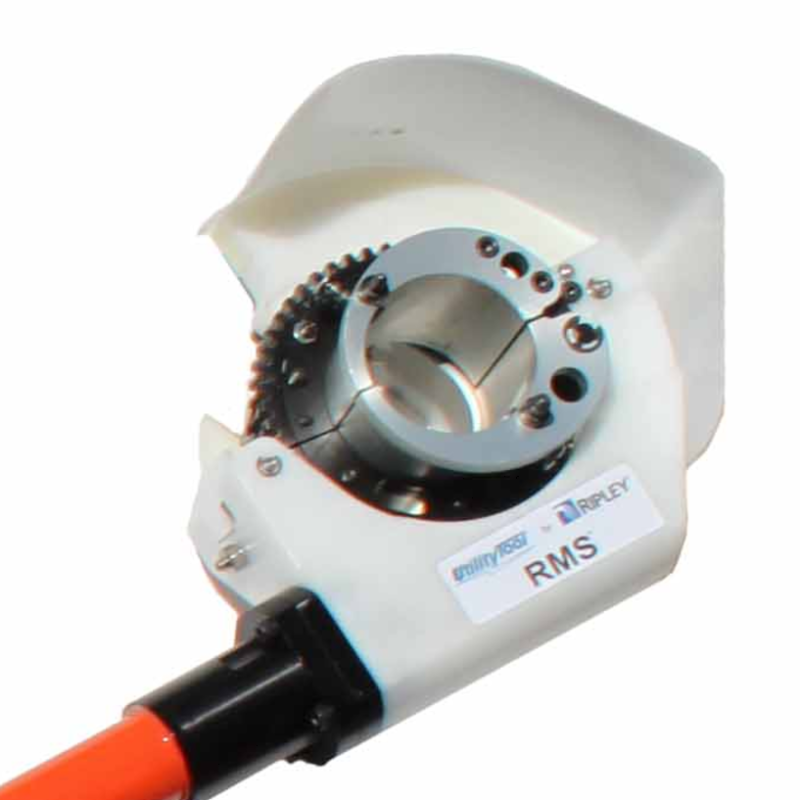

Phần đầu của dụng cụ (nơi tiếp xúc trực tiếp với cáp) được bao bọc bởi vật liệu Delrin cách điện, kết hợp với thanh cách điện (insulated stick) và trục epoxy nối giữa đầu công cụ và hộp số (gearbox). Cấu trúc cách điện nhiều lớp này đảm bảo an toàn tối đa cho người vận hành khi làm việc gần dây dẫn đang mang điện ở cấp điện áp lên đến 34,5kV.
Mỗi kích thước cáp yêu cầu một loại bushing (ống lót/định vị) riêng biệt để đảm bảo dụng cụ tiếp xúc và tuốt vỏ chính xác trên đúng đường kính cáp thực tế. Mỗi bushing đi kèm với một dưỡng đo dây (wire gauge) chuyên dụng, giúp người vận hành xác nhận nhanh chóng và chính xác loại bushing cần sử dụng cho từng loại dây dẫn cụ thể trước khi bắt đầu thao tác.
Đây là tính năng kỹ thuật quan trọng của RMS: dụng cụ có thể thực hiện việc tuốt vỏ giữa thân trên bất kỳ pha nào của hệ thống cáp treo khoảng cách (spacer cable) mà không cần tháo dây dẫn ra khỏi bộ giữ khoảng cách (spacer). Điều này giúp tránh được công đoạn tháo lắp phức tạp và rủi ro liên quan khi phải can thiệp vào cấu trúc cố định của hệ thống spacer cable trong quá trình thi công.
Vì mỗi công trình có yêu cầu khác nhau về khoảng cách an toàn, chiều cao thao tác từ gầu nâng và điều kiện thi công cụ thể, RMS được sản xuất theo thông số tùy chỉnh (length and weight varies according to customer specifications) thay vì chỉ có một kích thước cố định duy nhất, giúp linh hoạt đáp ứng đa dạng điều kiện thi công thực tế của từng đơn vị điện lực.
MTS (RMS Clamp) là phụ kiện kẹp chặn (stop clamp) được thiết kế để sử dụng cùng với RMS, có chức năng lắp vừa qua lớp cách điện của dây dẫn nhằm chặn tiến trình di chuyển về phía trước của đầu công cụ RMS, từ đó tạo ra đường cắt vuông góc (square cut) chính xác tại vị trí mong muốn trên cáp.
| Thông số | Giá trị |
|---|---|
| Tên gọi | MTS – RMS Clamp |
| Chức năng | Kẹp chặn, giới hạn hành trình tuốt vỏ để tạo đường cắt vuông góc |
| Đường kính ngoài cáp tối đa (Maximum cable O.D.) | 1,8 inch (45,7 mm) |
| Xuất xứ | Sản xuất tại Hoa Kỳ |
| Mã sản phẩm (Part No.) | 38215 |
Khi sử dụng RMS để tuốt vỏ cáp giữa thân, việc kiểm soát chính xác điểm dừng của đường tuốt là yếu tố quan trọng để đảm bảo chất lượng đầu nối sau này. MTS đóng vai trò như một điểm chặn cơ học, đảm bảo đầu công cụ RMS không tiến quá xa so với vị trí thiết kế, đồng thời tạo ra đường cắt vuông góc gọn gàng – giúp việc lắp đặt đầu nối rẽ nhánh tại vị trí đã tuốt diễn ra chính xác và thẩm mỹ hơn.
RMS được ứng dụng chuyên biệt trong các công việc sau:
Do RMS là dụng cụ chuyên dụng với thông số tùy chỉnh theo yêu cầu khách hàng, quy trình lựa chọn cần lưu ý:
RMS phù hợp với cấp điện áp nào? RMS được thiết kế để sử dụng an toàn trên hệ thống phân phối điện có cấp điện áp từ 15kV đến 34,5kV.
RMS có cần tháo dây dẫn ra khỏi spacer khi thi công không? Không. Đây là một trong những tính năng nổi bật của RMS – dụng cụ có thể tuốt vỏ trên bất kỳ pha nào mà không cần tháo dây dẫn ra khỏi bộ giữ khoảng cách (spacer).
Chiều dài và trọng lượng của RMS có cố định không? Không. Chiều dài và trọng lượng thay đổi tùy theo yêu cầu cụ thể của khách hàng. Thông số 73 inch (1,85m) và 11 lb (5kg) chỉ áp dụng cho mẫu tay cầm tiêu chuẩn dài 4 feet.
MTS – RMS Clamp có chức năng gì? MTS là phụ kiện kẹp chặn giúp giới hạn hành trình tiến của đầu công cụ RMS, tạo ra đường cắt vuông góc chính xác trên cáp, với đường kính ngoài cáp tối đa hỗ trợ là 1,8 inch (45,7mm).
RMS có cần bushing riêng cho mỗi loại cáp không? Có. Mỗi kích thước cáp yêu cầu một bushing riêng biệt, và mỗi bushing đi kèm dưỡng đo dây để xác nhận đúng loại được sử dụng.
Làm sao để đặt hàng đúng cấu hình RMS phù hợp với công trình của tôi? Vì thông số tùy chỉnh theo yêu cầu, khách hàng nên liên hệ trực tiếp với nhà sản xuất Ripley để được tư vấn chiều dài, trọng lượng và cấu hình phù hợp với điều kiện thi công cụ thể.
Ripley RMS là dụng cụ tuốt cáp giữa thân điều khiển từ xa, được thiết kế chuyên biệt cho công tác thi công an toàn trên đường dây phân phối điện cấp 15-34,5kV ngay từ xe nâng gầu, chỉ với một người vận hành. Với cấu trúc cách điện nhiều lớp (Delrin, thanh cách điện, trục epoxy), hệ thống bushing riêng biệt theo từng cỡ cáp, khả năng tuốt vỏ mà không cần tháo dây khỏi spacer, cùng phụ kiện MTS hỗ trợ tạo đường cắt vuông góc chính xác, đây là giải pháp đáng tin cậy cho các đội thi công đường dây điện cần đảm bảo an toàn tối đa khi làm việc gần dây dẫn đang mang điện.
Lưu ý: Chiều dài, trọng lượng của RMS được tùy chỉnh theo yêu cầu khách hàng. Vui lòng liên hệ trực tiếp nhà sản xuất để được tư vấn cấu hình phù hợp với điều kiện thi công cụ thể.
| Thông số | Giá trị |
|---|---|
| Model | RMS (Remote Mid-Span Stripper) |
| Ứng dụng | Cáp bọc cây (tree wire) và cáp treo khoảng cách (spacer cable) |
| Phạm vi đường kính ngoài cáp (Cable O.D.) | 0,600 đến 1,75 inch (15,24 đến 44,45 mm) |
| Cấp điện áp áp dụng | 15 kV đến 34,5 kV |
| Kiểu thao tác | Điều khiển từ xa, một người vận hành từ xe nâng gầu (one-man hand operation from a bucket) |
| Chiều dài (mẫu tay cầm 4 feet) | 73 inch (1,85 m) tính tổng thể |
| Trọng lượng (mẫu tay cầm 4 feet) | 11 lb (5 kg) |
| Vật liệu đầu công cụ | Vỏ bọc cách điện Delrin (insulated Delrin housing) |
| Trục kết nối | Thanh cách điện (insulated stick) và trục epoxy nối đầu công cụ với hộp số (gearbox) |
| Xuất xứ | Sản xuất tại Hoa Kỳ |
