Hệ thống tiếp địa AUTOCLAM FAMECA MV là giải pháp tiếp địa toàn diện cho đường dây trên không, đạt chuẩn quốc tế IEC 61230, nổi bật với thiết kế kẹp xếp chồng độc quyền cùng cơ chế khóa liên động cấp bằng sáng chế – công nghệ giúp đảm bảo trình tự tiếp địa chính xác và hạn chế tối đa sai sót do con người.
Trong ngành điện lực quốc tế, việc lựa chọn thiết bị tiếp địa phù hợp không chỉ dừng lại ở yêu cầu về khả năng chịu dòng sự cố, mà còn đòi hỏi tính công thái học (ergonomics), tốc độ thao tác và khả năng hạn chế sai sót của con người trong quá trình lắp đặt. Đây chính là lý do hệ thống AUTOCLAM ra đời – một giải pháp tiếp địa hoàn chỉnh cho đường dây trên không, được thiết kế theo tiêu chuẩn quốc tế IEC 61230, tích hợp công nghệ kẹp xếp chồng (stacking/piggy-back) độc quyền cùng cơ chế khóa liên động thông minh.
Bài viết này sẽ giới thiệu chi tiết về hệ thống tiếp địa AUTOCLAM – bộ tiếp địa cho cột đường dây trên không (Earthing to post for Overhead Lines), từ nguyên lý thiết kế, cấu hình sản phẩm, thông số kỹ thuật đầy đủ, đến các dòng phụ kiện đi kèm như dụng cụ lắp đặt GDC, sào cách điện và các loại kẹp bổ trợ phục vụ cho công tác tiếp địa lưới điện trung thế và cao thế.
AUTOCLAM là hệ thống tiếp địa ba pha (hoặc nhiều hơn) dùng để nối tắt ngắn mạch hoặc tiếp đất cho đường dây trần trên không, được thiết kế đạt tiêu chuẩn quốc tế IEC 61230 – tiêu chuẩn quy định yêu cầu kỹ thuật đối với các thiết bị tiếp địa và ngắn mạch tạm thời dùng trong công tác điện. Thiết bị được sử dụng để tiếp địa các đường dây trên không có từ 2 đến 5 dây dẫn, với khả năng chịu dòng ngắn mạch cho phép dao động từ 8 kA/1 giây đến 17,5 kA/1 giây, tùy theo cấu hình và mã sản phẩm được lựa chọn.
Điểm khác biệt cốt lõi giúp AUTOCLAM trở thành giải pháp tiên tiến so với các bộ tiếp địa truyền thống nằm ở thiết kế kẹp xếp chồng kiểu "cõng" (piggy-back), cho phép loại bỏ hoàn toàn nhu cầu sử dụng các giá đỡ kẹp (clamp-holder) cồng kềnh vốn thường thấy ở các hệ thống tiếp địa thông thường.
Thay vì sử dụng một giá đỡ trung tâm để cố định vị trí từng kẹp như các hệ thống truyền thống, AUTOCLAM cho phép các đầu kẹp được xếp chồng trực tiếp lên nhau theo kiểu "cõng lưng" (piggy-back), với khả năng tùy biến linh hoạt từ 2, 3, 4 cho đến 5 đầu kẹp trong cùng một hệ thống, tùy theo số lượng dây dẫn cần tiếp địa trên tuyến. Thiết kế này mang lại lợi ích rõ rệt:
Đây là tính năng công nghệ nổi bật nhất của hệ thống AUTOCLAM: chỉ có đầu kẹp trên cùng mới có thể được kích hoạt (activated) tại bất kỳ thời điểm nào trong quá trình lắp đặt. Nguyên lý hoạt động cụ thể như sau:
Một chi tiết kỹ thuật tinh tế khác của hệ thống là bề mặt trên của miệng kẹp được căn chỉnh thẳng hàng với hàm kẹp của đầu kẹp phía trên. Nhờ đó, mỗi đầu kẹp đã lắp đặt sẽ đóng vai trò như điểm tựa, tạo thuận lợi cho việc đưa cáp của đầu kẹp kế tiếp (phía trên) vào đúng vị trí lắp đặt. Thiết kế liên kết theo tầng này giúp toàn bộ quá trình lắp đặt diễn ra trơn tru, nhanh chóng và chính xác, ngay cả khi thao tác bằng sào cách điện từ khoảng cách xa.
Việc thu hồi (tháo dỡ) các đầu kẹp sau khi hoàn tất công tác được thực hiện thông qua móc cố định gắn trên bộ chuyển đổi giá đỡ kẹp (clamp-holder adaptor), cho phép người thao tác tháo gỡ từng kẹp một cách an toàn và có kiểm soát từ khoảng cách an toàn, không cần tiếp cận trực tiếp dây dẫn.
Hệ thống sử dụng dòng kẹp chuyên dụng mã GDC325, được cấu hình sẵn (pre-configured) để phù hợp với dây dẫn trần có đường kính từ 3mm đến 32mm – dải đường kính bao phủ hầu hết các loại dây dẫn trần phổ biến trên lưới điện trung thế và cao thế.

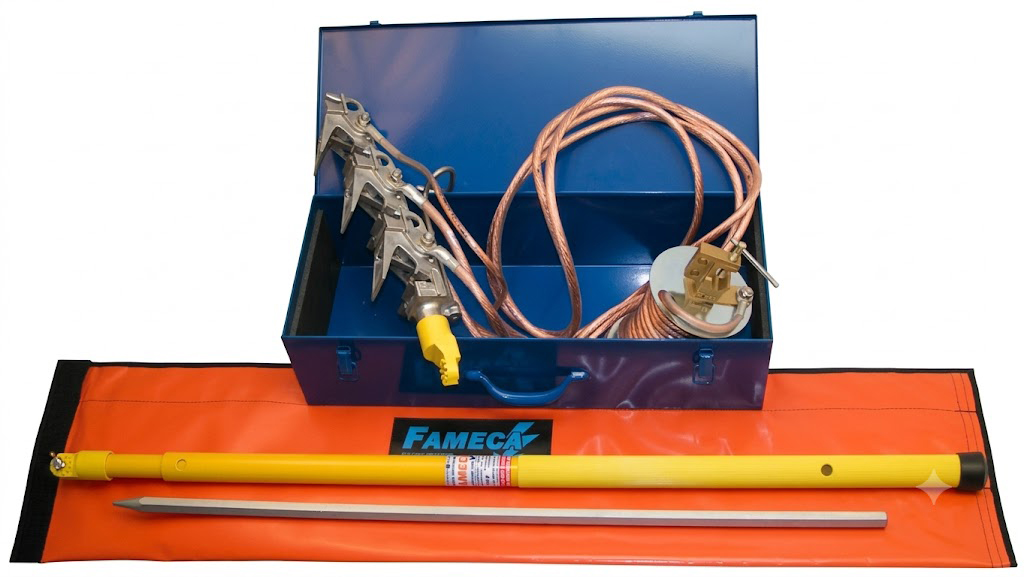

| STT | Thành phần | Thông số |
|---|---|---|
| 1 | Kẹp (Clamp) | 03 kẹp ref. GDC332, khả năng chịu 17,5 kA/1s, độ mở 32mm, khối lượng 560g/kẹp |
| 2 | Cáp ngắn mạch (short-circuiting cables) | 02 cáp chịu 8 kA/1s, đầu nối ép chống thấm nước, tiết diện 35mm², dài 2,75m |
| 3 | Cáp tiếp địa (earthing cable) | 01 cáp chịu 1000A/1s, đầu nối ép chống thấm nước, tiết diện 16mm, dài 16m |
| 4 | Cuộn dây lưu trữ tiếp địa (earth cable storage spool) | Mã T702, có kẹp gắn cho sào tiếp địa lục giác |
| 5 | Dụng cụ lắp đặt và tháo dỡ | Bộ chuyển đổi (adaptor) mã GDC24 |
| 6 | Sào tiếp địa lục giác | Mã 701 (TD10P) |
| 7 | Hộp đựng | Mã TD386, kích thước 640 x 240 x 160mm, khối lượng 4,180kg |
| 8 | Sào cách điện dạng ống lồng (telescopic) | Đầu nối vạn năng, chiều dài 1,20m – 2m, mã TR276U |
| 9 | Túi mềm đựng thiết bị | Mã HTR11-100 |
Có thể thấy, hệ thống AUTOCLAM được cung cấp dưới dạng trọn bộ giải pháp (complete system), không chỉ bao gồm các đầu kẹp mà còn tích hợp đầy đủ dụng cụ hỗ trợ lắp đặt, sào thao tác cách điện, cáp tiếp địa dự phòng và hộp/túi đựng chuyên dụng – giúp đội thi công sẵn sàng sử dụng ngay mà không cần trang bị thêm phụ kiện rời rạc từ nhiều nguồn khác nhau.
Hệ thống AUTOCLAM được cung cấp theo hai cấu hình cáp tiếp địa chính:
| Mã sản phẩm | Mô tả |
|---|---|
| AUTOCLAM8TC | Cáp tiếp địa dạng cuộn (spool) có kẹp lắp sẵn |
| AUTOCLAM8NC | Cáp tiếp địa với kẹp mã N3B8 |
Về khả năng chịu dòng sự cố, hệ thống được phân chia thành hai mức công suất tương ứng với tiết diện cáp ngắn mạch:
| Mã sản phẩm | Dòng ngắn mạch chịu được (Icc) | Tiết diện cáp ngắn mạch |
|---|---|---|
| AUTOCLAM8 | 8 kA/1 giây | 35 mm² |
| AUTOCLAM17 | 17,5 kA/1 giây | 70 mm² |
Việc phân chia thành hai mã sản phẩm với mức chịu dòng khác nhau giúp đơn vị sử dụng linh hoạt lựa chọn cấu hình phù hợp với đặc điểm dòng sự cố thực tế của từng cấp điện áp và từng khu vực lưới điện, tránh đầu tư dư thừa công suất không cần thiết hoặc ngược lại, thiếu hụt khả năng chịu tải trong tình huống sự cố nghiêm trọng.
Để thao tác an toàn từ khoảng cách xa, hệ thống AUTOCLAM đi kèm với dòng dụng cụ chuyên dụng GDC dùng để lắp đặt và tháo dỡ kẹp GDC325. Điểm đặc biệt của dụng cụ này là góc điều chỉnh linh hoạt của đầu nối vạn năng, giúp thuận tiện hóa việc lắp đặt hệ thống tiếp địa trực tiếp từ cột điện, kể cả trong điều kiện không gian thao tác hạn chế hoặc góc tiếp cận dây dẫn không thuận lợi.
Dòng dụng cụ GDC bao gồm 4 mã sản phẩm với công dụng khác nhau, phù hợp với nhiều loại đầu nối sào thao tác khác nhau đang được sử dụng phổ biến trong ngành điện:
| Mã sản phẩm | Công dụng |
|---|---|
| GDC24 | Dụng cụ tháo lắp với đầu nối vạn năng (universal end fitting) |
| GDC21 | Dụng cụ tháo lắp với đầu nối APV (dạng lục giác, 12mm) |
| GDC25 | Dụng cụ tháo lắp cho sào có móc (hooks) |
| GDC27 | Dụng cụ tháo lắp cho sào có khớp lưỡi lê (bayonet) |
Sự đa dạng trong thiết kế đầu nối của dòng dụng cụ GDC cho phép hệ thống AUTOCLAM tương thích với hầu hết các loại sào thao tác cách điện hiện có trên thị trường, giúp các đơn vị điện lực không cần thay đổi toàn bộ hệ thống sào thao tác đang sử dụng khi chuyển đổi sang hệ thống tiếp địa AUTOCLAM.
Bên cạnh hệ thống AUTOCLAM chuyên dụng cho đường dây trên không, nhà sản xuất còn cung cấp thêm dòng kẹp tiếp địa đơn lẻ, phù hợp cho nhiều loại dây dẫn và ứng dụng khác nhau trong lưới điện trung thế (HTA), bao gồm cả kẹp cho mạng lưới trên không (Overhead Network) và kẹp cho trạm biến áp (Transformer Substation):
Nhóm kẹp cho mạng lưới trên không:
Nhóm kẹp cho trạm biến áp:
Bảng lựa chọn này cho thấy nhà sản xuất cung cấp một hệ sinh thái thiết bị tiếp địa đa dạng, cho phép các đơn vị điện lực lựa chọn đúng loại kẹp phù hợp với từng loại dây dẫn cụ thể (hình trụ, chữ nhật, vuông, điểm cố định hình cầu) và từng kiểu đầu nối (lục giác, lưỡi lê, vòng, tay cầm) tùy theo hệ thống sào thao tác hiện có.
Toàn bộ hệ thống được thiết kế và sản xuất tuân thủ tiêu chuẩn quốc tế IEC 61230, đảm bảo chất lượng và độ an toàn được công nhận rộng rãi trên toàn cầu, phù hợp cho các dự án có yêu cầu kỹ thuật khắt khe hoặc các đơn vị điện lực có tiêu chuẩn nhập khẩu thiết bị quốc tế.
Đây là ưu điểm mang tính đột phá của AUTOCLAM so với các hệ thống tiếp địa thông thường: cơ chế chỉ cho phép kích hoạt kẹp trên cùng tại một thời điểm giúp loại bỏ hoàn toàn khả năng nhân viên thao tác nhầm trình tự hoặc bỏ sót pha – nguyên nhân hàng đầu dẫn đến tai nạn điện trong công tác tiếp địa.
Khả năng tùy biến từ 2 đến 5 đầu kẹp trong cùng một hệ thống giúp AUTOCLAM phù hợp với nhiều cấu hình đường dây khác nhau, từ đường dây 2 dây dẫn đơn giản đến các tuyến phức tạp với 5 dây dẫn (3 pha, trung tính và dây chống sét, hoặc cấu hình mạch kép).
Với đầy đủ phụ kiện đi kèm từ dụng cụ lắp đặt, sào cách điện, cuộn dây lưu trữ đến hộp và túi đựng chuyên dụng, đơn vị sử dụng không cần tìm mua thêm phụ kiện rời rạc, tiết kiệm thời gian và công sức trong quá trình trang bị.
Khối lượng mỗi đầu kẹp chỉ 0,560kg cùng thiết kế xếp chồng thẳng hàng giúp việc điều chỉnh vị trí trên dây dẫn trở nên dễ dàng, giảm sức lực và thời gian thao tác cho nhân viên kỹ thuật, đặc biệt khi làm việc bằng sào thao tác trong thời gian dài.
Hệ thống được ứng dụng rộng rãi trong các công tác:
Bước 1: Kiểm tra tổng thể hệ thống trước khi sử dụng, bao gồm tình trạng các đầu kẹp GDC332, cáp ngắn mạch, cáp tiếp địa và cơ chế khóa liên động.
Bước 2: Lắp bộ chuyển đổi GDC24 (hoặc mã dụng cụ phù hợp với loại sào đang sử dụng) vào đầu sào cách điện telescopic TR276U.
Bước 3: Đấu nối cáp tiếp địa xuống sào tiếp địa lục giác (ref. 701) đã được cắm chắc chắn vào hệ thống tiếp đất.
Bước 4: Sử dụng sào thao tác để lắp lần lượt từng đầu kẹp theo đúng trình tự do cơ chế khóa liên động quy định – bắt đầu từ kẹp trên cùng, tiến dần xuống các kẹp phía dưới.
Bước 5: Sau khi hoàn tất công tác, sử dụng móc thu hồi gắn trên bộ chuyển đổi để tháo dỡ từng kẹp theo trình tự an toàn.
Bước 6: Vệ sinh, kiểm tra lại toàn bộ hệ thống và cất giữ trong hộp TD386 hoặc túi mềm HTR11-100 đi kèm.
Hệ thống AUTOCLAM khác gì so với các bộ tiếp địa 4 kẹp quy tụ về điểm chung truyền thống?
Thay vì các dây tiếp địa quy tụ về một điểm chung cố định, AUTOCLAM sử dụng thiết kế xếp chồng (piggy-back) với cơ chế khóa liên động cấp bằng sáng chế, bắt buộc trình tự lắp đặt chính xác và loại bỏ nhu cầu giá đỡ kẹp cồng kềnh.
Vì sao chỉ đầu kẹp trên cùng mới có thể kích hoạt?
Đây là tính năng an toàn cốt lõi nhằm đảm bảo người thao tác thực hiện đúng trình tự tiếp địa từng pha, hạn chế tối đa nguy cơ bỏ sót hoặc nhầm lẫn thứ tự – lỗi thao tác có thể gây hậu quả nghiêm trọng.
AUTOCLAM8 và AUTOCLAM17 khác nhau như thế nào?
AUTOCLAM8 chịu dòng ngắn mạch 8kA/1s với cáp tiết diện 35mm², trong khi AUTOCLAM17 chịu được 17,5kA/1s với cáp tiết diện lớn hơn, 70mm², phù hợp với các tuyến có dòng sự cố cao hơn.
Dụng cụ GDC nào phù hợp với sào thao tác đang sử dụng tại đơn vị?
Tùy theo loại đầu nối của sào thao tác hiện có (vạn năng, APV lục giác, móc hay lưỡi lê), đơn vị có thể lựa chọn tương ứng GDC24, GDC21, GDC25 hoặc GDC27.
Hệ thống tiếp địa AUTOCLAM FAMECA MV là giải pháp tiếp địa toàn diện cho đường dây trên không, đạt chuẩn quốc tế IEC 61230, nổi bật với thiết kế kẹp xếp chồng độc quyền cùng cơ chế khóa liên động cấp bằng sáng chế – công nghệ giúp đảm bảo trình tự tiếp địa chính xác và hạn chế tối đa sai sót do con người. Với khả năng chịu dòng ngắn mạch từ 8kA đến 17,5kA/1 giây, cấu hình linh hoạt từ 2 đến 5 đầu kẹp, cùng trọn bộ phụ kiện đi kèm từ dụng cụ lắp đặt GDC, sào cách điện telescopic đến hộp/túi đựng chuyên dụng, AUTOCLAM là lựa chọn đáng tin cậy cho các đơn vị điện lực và đội thi công đường dây trên không có yêu cầu cao về an toàn, hiệu quả và tuân thủ tiêu chuẩn kỹ thuật quốc tế.
| Thông số | Giá trị |
|---|---|
| Model hệ thống | GDC325 |
| Tiêu chuẩn tham chiếu | IEC 61230 |
| Loại đường dây | Đường dây trên không |
| Loại dây dẫn | Dây dẫn trần |
| Đường kính dây dẫn | 3–32 mm |
| Số kẹp trong cấu hình | 3 |
| Model kẹp | GDC332 |
| Độ mở kẹp | 32 mm |
| Khối lượng/kẹp | 560 g |
| Dòng ngắn mạch của kẹp | 17,5 kA/1 s |
| Cáp ngắn mạch | 2 cáp |
| Tiết diện cáp ngắn mạch | 35 mm² |
| Chiều dài cáp ngắn mạch | 2,75 m |
| Mức dòng cáp ngắn mạch | 8 kA/1 s |
| Cáp tiếp địa | 1 cáp |
| Chiều dài cáp tiếp địa | 16 m |
| Tiết diện cáp tiếp địa | 16 mm² |
| Dòng ghi trong catalogue | 1000 A/1 s |
| Cuộn cáp | T702 |
| Cọc tiếp địa | 701 (TD10P) |
| Dụng cụ lắp/tháo | GDC24 |
| Sào cách điện | TR276U |
| Chiều dài sào | 1,20–2,00 m |
| Hộp bảo quản | TD386 |
| Kích thước hộp | 640 × 240 × 160 mm |
| Túi mềm | HTR11-100 |
