Bộ chống sét lan truyền 5kA MSLA-0536 cho hệ thống MV 36kV

Bộ chống sét lan truyền 5kA MSLA-0536 cho hệ thống MV 36kV

Mã sản phẩm: MSLA-0536 Lượt xem: 442

Mô tả sản phẩm:
Bộ chống sét 5kA cho hệ thống MV 36kV MSLA-0536
Thông số kỷ thuật
- Mã sản phẩm : MSLA-0536
- Điện áp định mức (Ur) : 36 kV(rms)
- Điện áp hoạt động liên tục tối đa MCOV (Uc) : 29 kV(rms)
- Điện áp dư xung dòng điện
+ Xung dòng điện 1/4µs : 114 kV(crest)
+ Xung dòng sét 8/20µs : 108 kV(crest)
+ Chuyển mạch xung dòng 30/ 60µs :        100.1 kV(crest)
- Khả năng chịu xung dòng điện hình chữ nhật 2000 µs : 150 A(crest)
- Khả năng chịu xung dòng cao 4/10µs : 65 kA(crest)
- Khoảng cách rò : 1160(mm)
- Kích thước(A * B) : 470 * 360(mm)
Liên hệ
Xuất xứ
Nhà sản xuất


Mô tả chi tiết

Bộ chống sét lan truyền MSLA-0536, Bộ chống sét 5 kA cho hệ thống MV đến 36kV MSLA-0536
Bộ chống sét lan truyền loại MSLA được thiết kế để hoạt động trong hệ thống phân phối, ở điện áp từ 3 đến 36 kV, Nó được thiết kế đặc biệt để bảo vệ máy biến áp, tụ điện, trạm sơ cấp, đường dây, máy nhánh, chống lại sự cố điện áp trong hệ thống phân phối trung thế.

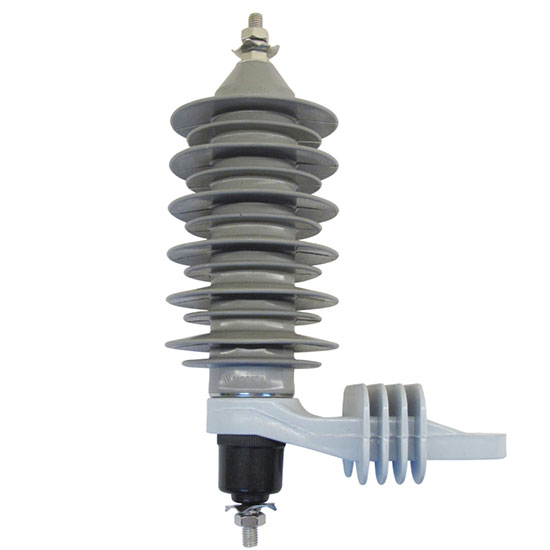

Bộ chống sét lan truyền 5kA MSLA 0503 1

Các tính năng
- Biến thể oxit kim loại (MOV) được bao bọc bởi một lồng làm bằng lõi sợi thủy tinh ECR, cung cấp một cấu trúc cứng chắc, đảm bảo độ bền cơ học cao.
- Vỏ cao su silicone, chịu được bức xạ UV và các điều kiện thời tiết nói chung được lưu hóa trực tiếp trên các khối Biến thể oxit kim loại (MOV), lõi sợi thủy tinh ECR và các thiết bị đầu cuối bằng nhôm, kết hợp đầy đủ các thành phần mà không để lại khoảng trống hoặc khoảng trống, cung cấp một hệ thống tuyệt vời niêm phong.
- Nó được trang bị đầu nối ngắt tự động có đường cong hiệu suất điều phối hoạt động với các liên kết cầu chì 12k.
Bộ chống sét lan truyền 5kA MSLA 0503 2

Đặc điểm kỹ thuật: Bộ chống sét 5 kA và 10 kA cho hệ thống MV đến 36 kV
Đặc tính bảo vệ thông thường loại MSLA-05kA
Mã sản phẩm Điện áp định mức (Ur) Điện áp hoạt động liên tục tối đa MCOV (Uc) Điện áp dư xung dòng điện Khả năng chịu xung dòng điện hình chữ nhật
2000 µs		 Khả năng chịu xung dòng cao
4 / 10µs
Khoảng cách rò

Kích thước

Xung dòng điện 1 / 4µs Xung dòng sét 8 / 20µs Chuyển mạch xung dòng
30 / 60µs
A B
kV(rms) kV(rms) kV(crest) kV(crest) kV(crest) A(crest) kA(crest) (mm) (mm) (mm)
MSLA-0503 3 2.55 9.5 9 7.7 150 65 335 230 120
MSLA-0506 6 5.1 19 18 15.4 150 65 335 230 120
MSLA-0509 9 7.65 28.5 27 23.1 150 65 450 260 150
MSLA-0510 10 8.3 36 30 27 150 65 450 260 150
MSLA-0512 12 10.2 38 36 30.8 150 65 550 290 180
MSLA-0515 15 12.7 47.5 45 38.5 150 65 550 290 180
MSLA-0518 18 15.3 57 54 46.2 150 65 650 320 210
MSLA-0521 21 17.0 66.5 63 53.9 150 65 750 350 240
MSLA-0524 24 19.5 76 72 61.6 150 65 850 380 270
MSLA-0527 27 21.9 85.5 81 69.3 150 65 950 410 300
MSLA-0530 30 24.4 95 90 76.5 150 65 1050 440 330
MSLA-0533 33 26.8 104 99 32.4 150 65 1160 470 360
MSLA-0536 36 29.0 114 108 100.1 150 65 1160 470 360

Ghi chú:
1. Giảm tuổi thọ 1,45 inch (36,8mm) khi đặt hàng mà không có khung cách điện.
2. Trọng lượng không bao gồm phần cứng gắn kim loại
3. MCOV = Điện áp hoạt động liên tục tối đa có thể được đặt liên tục giữa đầu nối của bộ chống sét.
4. Sóng trước tương đương là điện áp phóng điện tối đa cho sóng dòng điện xung 5kA tạo ra sóng điện áp trong 0,5 μs.
5. Dựa trên chuyển đổi xung dòng đột biến 45x90 μs, 500 ampe.
Đặc tính bảo vệ cao loại MSLA-10kA
Mã sản phẩm Điện áp định mức (Ur) Điện áp hoạt động liên tục tối đa MCOV (Uc) Điện áp dư xung dòng điện Khả năng chịu xung dòng điện hình chữ nhật
2000 µs		 Khả năng chịu xung dòng cao
4 / 10µs
Khoảng cách rò

Kích thước

Xung dòng điện 1 / 4µs Xung dòng sét 8 / 20µs Chuyển mạch xung dòng
30 / 60µs
A B
kV(rms) kV(rms) kV(crest) kV(crest) kV(crest) A(crest) kA(crest) (mm) (mm) (mm)
MSLA-1003 3 2.55 9.5 9 7.7 250 100 335 230 120
MSLA-1006 6 5.1 19 18 15.4 250 100 335 230 120
MSLA-1009 9 7.65 28.5 27 23.1 250 100 450 260 150
MSLA-1010 10 8.3 36 30 27 250 100 450 260 150
MSLA-1012 12 10.2 38 36 30.8 250 100 550 290 180
MSLA-1015 15 12.7 47.5 45 38.5 250 100 550 290 180
MSLA-1018 18 15.3 47 54 46.2 250 100 650 320 210
MSLA-1021 21 17.0 66.5 63 53.9 250 100 750 350 240
MSLA-1024 24 19.5 76 72 61.6 250 100 850 380 270
MSLA-1027 27 21.9 85.5 81 69.3 250 100 950 410 300
MSLA-1030 30 24.4 95 90 76.5 250 100 1050 440 330
MSLA-1033 33 26.8 104.5 99 84.7 250 100 1160 470 360
MSLA-1036 36 29.0 114 108 92.4 250 100 1160 470 360
Ghi chú:
  1. Giảm tuổi thọ 1,45 inch (36,8mm) khi đặt hàng mà không có khung cách điện.
  2. Trọng lượng không bao gồm phần cứng gắn kim loại.
  3. MCOV = Điện áp hoạt động liên tục tối đa có thể được đặt liên tục giữa các cực của bộ chống sét.
  4. Front-of-Wave tương đương là điện áp phóng điện tối đa cho sóng dòng xung 10kA tạo ra sóng điện áp trong 0,5 μs
  5. Dựa trên chuyển đổi xung dòng đột biến 45x90 μs, 500 ampe.
