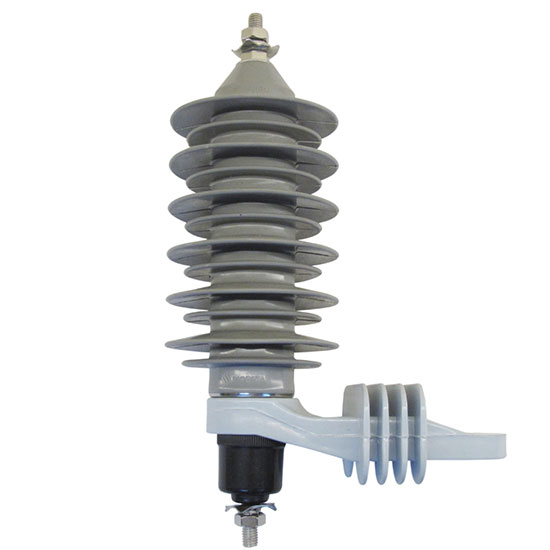

Bộ chống sét lan truyền 10kA MSLA-1024 cho hệ thống MV 24kV
Tình trạng:
Bộ chống sét 10kA cho hệ thống MV 24kV MSLA-1024
Thông số kỷ thuật
- Mã sản phẩm : MSLA-1024
- Điện áp định mức (Ur) : 24 kV(rms)
- Điện áp hoạt động liên tục tối đa MCOV (Uc) : 19.5 kV(rms)
- Điện áp dư xung dòng điện
+ Xung dòng điện 1/4µs : 76 kV(crest)
+ Xung dòng sét 8/20µs : 72 kV(crest)
+ Chuyển mạch xung dòng 30/ 60µs : 61.6 kV(crest)
- Khả năng chịu xung dòng điện hình chữ nhật 2000 µs : 250 A(crest)
- Khả năng chịu xung dòng cao 4/10µs : 100 kA(crest)
- Khoảng cách rò : 850(mm)
- Kích thước(A * B) : 380 * 270(mm)
[Xem tiếp]
Thông số kỷ thuật
- Mã sản phẩm : MSLA-1024
- Điện áp định mức (Ur) : 24 kV(rms)
- Điện áp hoạt động liên tục tối đa MCOV (Uc) : 19.5 kV(rms)
- Điện áp dư xung dòng điện
+ Xung dòng điện 1/4µs : 76 kV(crest)
+ Xung dòng sét 8/20µs : 72 kV(crest)
+ Chuyển mạch xung dòng 30/ 60µs : 61.6 kV(crest)
- Khả năng chịu xung dòng điện hình chữ nhật 2000 µs : 250 A(crest)
- Khả năng chịu xung dòng cao 4/10µs : 100 kA(crest)
- Khoảng cách rò : 850(mm)
- Kích thước(A * B) : 380 * 270(mm)
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
Bộ chống sét lan truyền MSLA-1024, Bộ chống sét 10kA cho hệ thống MV đến 24kV MSLA-1024
Bộ chống sét lan truyền loại MSLA được thiết kế để hoạt động trong hệ thống phân phối, ở điện áp từ 3 đến 36 kV, Nó được thiết kế đặc biệt để bảo vệ máy biến áp, tụ điện, trạm sơ cấp, đường dây, máy nhánh, chống lại sự cố điện áp trong hệ thống phân phối trung thế.
Các tính năng
- Biến thể oxit kim loại (MOV) được bao bọc bởi một lồng làm bằng lõi sợi thủy tinh ECR, cung cấp một cấu trúc cứng chắc, đảm bảo độ bền cơ học cao.
- Vỏ cao su silicone, chịu được bức xạ UV và các điều kiện thời tiết nói chung được lưu hóa trực tiếp trên các khối Biến thể oxit kim loại (MOV), lõi sợi thủy tinh ECR và các thiết bị đầu cuối bằng nhôm, kết hợp đầy đủ các thành phần mà không để lại khoảng trống hoặc khoảng trống, cung cấp một hệ thống tuyệt vời niêm phong.
- Nó được trang bị đầu nối ngắt tự động có đường cong hiệu suất điều phối hoạt động với các liên kết cầu chì 12k.
Đặc điểm kỹ thuật: Bộ chống sét 5 kA và 10 kA cho hệ thống MV đến 36 kV
Ghi chú:
1. Giảm tuổi thọ 1,45 inch (36,8mm) khi đặt hàng mà không có khung cách điện.
2. Trọng lượng không bao gồm phần cứng gắn kim loại
3. MCOV = Điện áp hoạt động liên tục tối đa có thể được đặt liên tục giữa đầu nối của bộ chống sét.
4. Sóng trước tương đương là điện áp phóng điện tối đa cho sóng dòng điện xung 5kA tạo ra sóng điện áp trong 0,5 μs.
5. Dựa trên chuyển đổi xung dòng đột biến 45x90 μs, 500 ampe.
Ghi chú:
1. Giảm tuổi thọ 1,45 inch (36,8mm) khi đặt hàng mà không có khung cách điện.
2. Trọng lượng không bao gồm phần cứng gắn kim loại.
3. MCOV = Điện áp hoạt động liên tục tối đa có thể được đặt liên tục giữa các cực của bộ chống sét.
4. Front-of-Wave tương đương là điện áp phóng điện tối đa cho sóng dòng xung 10kA tạo ra sóng điện áp trong 0,5 μs
5. Dựa trên chuyển đổi xung dòng đột biến 45x90 μs, 500 ampe.
Bộ chống sét lan truyền loại MSLA được thiết kế để hoạt động trong hệ thống phân phối, ở điện áp từ 3 đến 36 kV, Nó được thiết kế đặc biệt để bảo vệ máy biến áp, tụ điện, trạm sơ cấp, đường dây, máy nhánh, chống lại sự cố điện áp trong hệ thống phân phối trung thế.
Các tính năng
- Biến thể oxit kim loại (MOV) được bao bọc bởi một lồng làm bằng lõi sợi thủy tinh ECR, cung cấp một cấu trúc cứng chắc, đảm bảo độ bền cơ học cao.
- Vỏ cao su silicone, chịu được bức xạ UV và các điều kiện thời tiết nói chung được lưu hóa trực tiếp trên các khối Biến thể oxit kim loại (MOV), lõi sợi thủy tinh ECR và các thiết bị đầu cuối bằng nhôm, kết hợp đầy đủ các thành phần mà không để lại khoảng trống hoặc khoảng trống, cung cấp một hệ thống tuyệt vời niêm phong.
- Nó được trang bị đầu nối ngắt tự động có đường cong hiệu suất điều phối hoạt động với các liên kết cầu chì 12k.
Đặc điểm kỹ thuật: Bộ chống sét 5 kA và 10 kA cho hệ thống MV đến 36 kV
| Đặc tính bảo vệ thông thường loại MSLA-05kA | |||||||||||
| Mã sản phẩm | Điện áp định mức (Ur) | Điện áp hoạt động liên tục tối đa MCOV (Uc) | Điện áp dư xung dòng điện | Khả năng chịu xung dòng điện hình chữ nhật 2000 µs | Khả năng chịu xung dòng cao 4 / 10µs | Khoảng cách rò | Kích thước | ||||
| Xung dòng điện 1 / 4µs | Xung dòng sét 8 / 20µs | Chuyển mạch xung dòng 30 / 60µs | |||||||||
| A | B | ||||||||||
| kV(rms) | kV(rms) | kV(crest) | kV(crest) | kV(crest) | A(crest) | kA(crest) | (mm) | (mm) | (mm) | ||
| MSLA-0503 | 3 | 2.55 | 9.5 | 9 | 7.7 | 150 | 65 | 335 | 230 | 120 | |
| MSLA-0506 | 6 | 5.1 | 19 | 18 | 15.4 | 150 | 65 | 335 | 230 | 120 | |
| MSLA-0509 | 9 | 7.65 | 28.5 | 27 | 23.1 | 150 | 65 | 450 | 260 | 150 | |
| MSLA-0510 | 10 | 8.3 | 36 | 30 | 27 | 150 | 65 | 450 | 260 | 150 | |
| MSLA-0512 | 12 | 10.2 | 38 | 36 | 30.8 | 150 | 65 | 550 | 290 | 180 | |
| MSLA-0515 | 15 | 12.7 | 47.5 | 45 | 38.5 | 150 | 65 | 550 | 290 | 180 | |
| MSLA-0518 | 18 | 15.3 | 57 | 54 | 46.2 | 150 | 65 | 650 | 320 | 210 | |
| MSLA-0521 | 21 | 17.0 | 66.5 | 63 | 53.9 | 150 | 65 | 750 | 350 | 240 | |
| MSLA-0524 | 24 | 19.5 | 76 | 72 | 61.6 | 150 | 65 | 850 | 380 | 270 | |
| MSLA-0527 | 27 | 21.9 | 85.5 | 81 | 69.3 | 150 | 65 | 950 | 410 | 300 | |
| MSLA-0530 | 30 | 24.4 | 95 | 90 | 76.5 | 150 | 65 | 1050 | 440 | 330 | |
| MSLA-0533 | 33 | 26.8 | 104 | 99 | 32.4 | 150 | 65 | 1160 | 470 | 360 | |
| MSLA-0536 | 36 | 29.0 | 114 | 108 | 100.1 | 150 | 65 | 1160 | 470 | 360 | |
Ghi chú:
1. Giảm tuổi thọ 1,45 inch (36,8mm) khi đặt hàng mà không có khung cách điện.
2. Trọng lượng không bao gồm phần cứng gắn kim loại
3. MCOV = Điện áp hoạt động liên tục tối đa có thể được đặt liên tục giữa đầu nối của bộ chống sét.
4. Sóng trước tương đương là điện áp phóng điện tối đa cho sóng dòng điện xung 5kA tạo ra sóng điện áp trong 0,5 μs.
5. Dựa trên chuyển đổi xung dòng đột biến 45x90 μs, 500 ampe.
| Đặc tính bảo vệ cao loại MSLA-10kA | |||||||||||
| Mã sản phẩm | Điện áp định mức (Ur) | Điện áp hoạt động liên tục tối đa MCOV (Uc) | Điện áp dư xung dòng điện | Khả năng chịu xung dòng điện hình chữ nhật 2000 µs | Khả năng chịu xung dòng cao 4 / 10µs | Khoảng cách rò | Kích thước | ||||
| Xung dòng điện 1 / 4µs | Xung dòng sét 8 / 20µs | Chuyển mạch xung dòng 30 / 60µs | |||||||||
| A | B | ||||||||||
| kV(rms) | kV(rms) | kV(crest) | kV(crest) | kV(crest) | A(crest) | kA(crest) | (mm) | (mm) | (mm) | ||
| MSLA-1003 | 3 | 2.55 | 9.5 | 9 | 7.7 | 250 | 100 | 335 | 230 | 120 | |
| MSLA-1006 | 6 | 5.1 | 19 | 18 | 15.4 | 250 | 100 | 335 | 230 | 120 | |
| MSLA-1009 | 9 | 7.65 | 28.5 | 27 | 23.1 | 250 | 100 | 450 | 260 | 150 | |
| MSLA-1010 | 10 | 8.3 | 36 | 30 | 27 | 250 | 100 | 450 | 260 | 150 | |
| MSLA-1012 | 12 | 10.2 | 38 | 36 | 30.8 | 250 | 100 | 550 | 290 | 180 | |
| MSLA-1015 | 15 | 12.7 | 47.5 | 45 | 38.5 | 250 | 100 | 550 | 290 | 180 | |
| MSLA-1018 | 18 | 15.3 | 47 | 54 | 46.2 | 250 | 100 | 650 | 320 | 210 | |
| MSLA-1021 | 21 | 17.0 | 66.5 | 63 | 53.9 | 250 | 100 | 750 | 350 | 240 | |
| MSLA-1024 | 24 | 19.5 | 76 | 72 | 61.6 | 250 | 100 | 850 | 380 | 270 | |
| MSLA-1027 | 27 | 21.9 | 85.5 | 81 | 69.3 | 250 | 100 | 950 | 410 | 300 | |
| MSLA-1030 | 30 | 24.4 | 95 | 90 | 76.5 | 250 | 100 | 1050 | 440 | 330 | |
| MSLA-1033 | 33 | 26.8 | 104.5 | 99 | 84.7 | 250 | 100 | 1160 | 470 | 360 | |
| MSLA-1036 | 36 | 29.0 | 114 | 108 | 92.4 | 250 | 100 | 1160 | 470 | 360 | |
1. Giảm tuổi thọ 1,45 inch (36,8mm) khi đặt hàng mà không có khung cách điện.
2. Trọng lượng không bao gồm phần cứng gắn kim loại.
3. MCOV = Điện áp hoạt động liên tục tối đa có thể được đặt liên tục giữa các cực của bộ chống sét.
4. Front-of-Wave tương đương là điện áp phóng điện tối đa cho sóng dòng xung 10kA tạo ra sóng điện áp trong 0,5 μs
5. Dựa trên chuyển đổi xung dòng đột biến 45x90 μs, 500 ampe.
