Khóa van bi xoay 1/4 với 1 cánh tay chặn PROLOCKEY UVL01

Khóa Van Đa Năng 1 Cánh Tay Chặn PROLOCKEY UVL01 – Giải Pháp An Toàn Toàn Diện Cho Quy Trình Lockout/Tagout

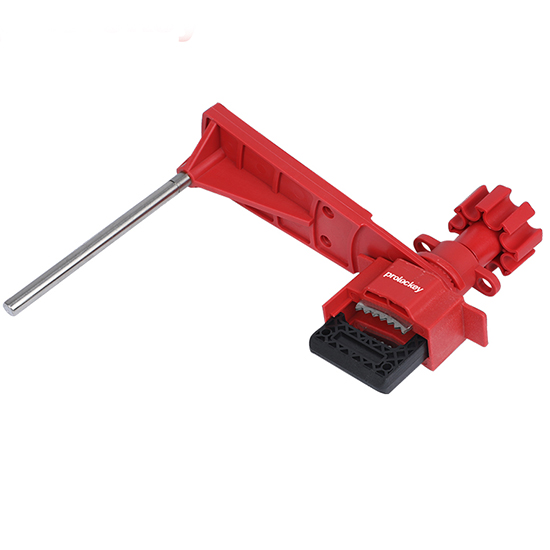

PROLOCKEY UVL01 là thiết bị khóa van đa năng (Universal Gate/Ball Valve Lockout) thiết kế 1 tay, dùng để cố định tay van (lever/T-handle/quarter-turn) nhằm cô lập nguồn vận hành trong quy trình Lockout/Tagout (LOTO). Kết cấu kết hợp nhựa kỹ thuật PA6 (nylon) chịu va đập và thanh/chi tiết bằng thép không gỉ 304, cho độ bền cơ học, khả năng chống ăn mòn và hoạt động ổn định ở dải nhiệt -20°C → +120°C. Sản phẩm được thiết kế để dễ lắp, tương thích với nhiều kích thước tay van và cho phép đóng khóa an toàn bằng ổ khóa LOTO tiêu chuẩn.

Đặc Điểm Nổi Bật Và Công Nghệ Tiên Tiến Của Khóa Van PROLOCKEY UVL01
- Vật liệu cao cấp, độ bền vượt trội: Khóa van PROLOCKEY UVL01 được chế tạo từ sự kết hợp của nhựa nylon PA6 và thép không gỉ 304, mang lại khả năng chống ăn mòn và va đập tuyệt vời. Sản phẩm có thể hoạt động ổn định trong điều kiện khắc nghiệt, từ -20°C đến 120°C.
- Thiết kế đa năng, tương thích rộng rãi: Với thiết kế cánh tay đơn và ngàm điều chỉnh linh hoạt, khóa van này có thể khóa chặt các loại van có kích thước và hình dạng khác nhau, bao gồm van bi tay gạt, tay cầm chữ T và các loại van khó khóa khác. Ngàm có thể điều chỉnh từ 0 đến 28mm, phù hợp với nhiều đường kính van khác nhau.
- Dễ dàng lắp đặt và tháo gỡ: Quy trình lắp đặt và tháo gỡ khóa van UVL01 diễn ra nhanh chóng, không yêu cầu dụng cụ chuyên biệt. Điều này giúp tối ưu hóa thời gian và nâng cao hiệu suất làm việc trong các hoạt động bảo trì.
- Màu sắc nổi bật, nhận diện cao: Màu đỏ đặc trưng của khóa van giúp dễ dàng nhận biết từ xa, tăng cường nhận thức về an toàn và cảnh báo nguy hiểm trong khu vực làm việc.

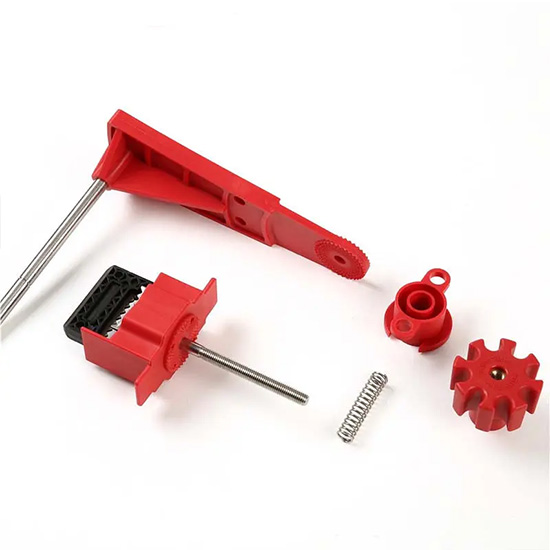

- Hệ thống modul linh hoạt: PROLOCKEY UVL01 là một hệ thống khóa van modul, cho phép bạn khóa các loại van bi, van tay gạt có kích thước khác nhau một cách dễ dàng và hiệu quả. Các cánh tay khóa có thể di chuyển tiến, lùi hoặc xoay, mang lại sự linh hoạt tối đa khi sử dụng.

Nguyên Lý Hoạt Động
- Định vị: Đặt thiết bị UVL01 sao cho hàm kẹp ôm sát phần tay vận hành của van.
- Siết chốt răng cưa: Vặn cơ cấu chốt để khóa chặt tay van, ngăn chuyển động xoay.
- Cố định bằng khóa móc: Luồn khóa an toàn LOTO qua lỗ Ø10mm trên thân thiết bị.
- Niêm phong & gắn thẻ cảnh báo: Sử dụng tag “Do Not Operate” để cảnh báo nhân sự khác.
- Bảo toàn trạng thái: Khi đã khóa, tay van không thể bị xoay hoặc mở trái phép.

Thông Số Kỹ Thuật Của PROLOCKEY UVL01

Thông số kích thước (tham khảo các biến thể UVL01)

Ghi chú: chọn mã hàng theo kích thước tay van thực tế. Nếu tay van lớn/khung khác, cân nhắc các model còn lại trong series (UVL02 / UVL03 / UVL05).


Ứng dụng thực tế & kịch bản sử dụng
- Các ngành công nghiệp: Nhà máy hóa chất, xử lý nước, xi mạ, dược phẩm, thực phẩm, năng lượng, dầu khí.
- Dùng khi: bảo trì van, thay thế phụ tùng, vệ sinh hệ thống, công tác an toàn khi làm việc trong khu vực áp lực.
- Rất phù hợp để phối hợp với bộ kit LOTO (kẹp khóa, thẻ tag, ổ khóa an toàn…) cho quy trình chuẩn.

Lợi Ích Khi Áp Dụng PROLOCKEY UVL01
- An toàn tuyệt đối: Giảm nguy cơ tai nạn lao động do vận hành sai.
- Tăng hiệu quả bảo trì: Nhân viên yên tâm thao tác vì nguồn năng lượng đã được cô lập.
- Giảm chi phí gián đoạn sản xuất: Ngăn sự cố gây hỏng hóc thiết bị.
- Đáp ứng tiêu chuẩn LOTO quốc tế: Thuận lợi khi đánh giá an toàn định kỳ.

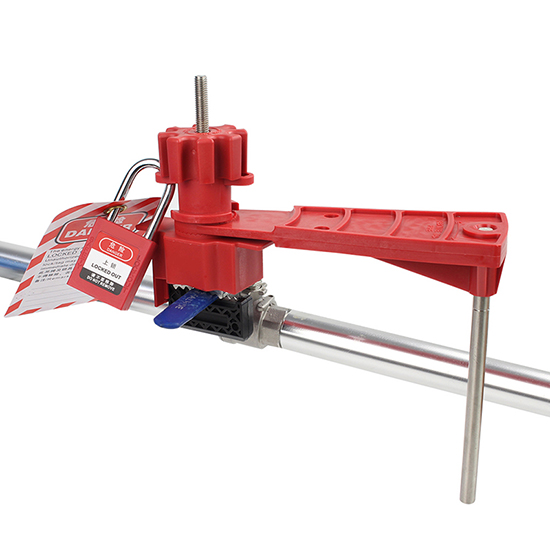

Hướng dẫn lắp đặt — từng bước (cơ bản, an toàn)
- Đánh giá trước: xác định kiểu tay van (lever/T/round) và đo chiều dày/tổng chiều dài tay van. Chọn mã UVL01 phù hợp (tham khảo bảng kích thước).
- Mở hàm kẹp: điều chỉnh hàm kẹp đến kích thước sao cho ôm chắc tay van (không quá lỏng, không gây biến dạng tay van).
- Gắn thanh chặn: đặt arm (tay chặn) sao cho chặn hoàn toàn hành trình vận hành (ví dụ: ngăn tay không thể xoay sang vị trí mở). Điều chỉnh vị trí tiến/lùi hoặc xoay cho phù hợp.
- Cố định: siết nhẹ (nếu có cơ cấu khóa bằng vít), kiểm tra chức năng là không thể vận hành van bằng lực tay bình thường.
- Đặt ổ khóa LOTO: xuyên ổ khóa qua lỗ Ø10 mm và treo ổ khóa cùng thẻ tag “Danger — Do Not Operate”. Số lượng ổ khóa tùy theo quy trình (mỗi nhân viên một ổ nếu yêu cầu).
- Ghi chép/ghi nhận: điền form LOTO theo quy trình (ai khóa, lý do, thời gian, dự kiến kết thúc).
Lưu ý: Với các vị trí khó tiếp cận hoặc cần cố định ở khoảng cách, dùng phiên bản có dây cáp (UVL03/UVL05) để dẫn từ vị trí van đến nơi an toàn.

Kiểm tra & kiểm định trước khi sử dụng (checklist ngắn)
Kẹp ôm chặt tay van, không bị trượt.
Thanh chặn đặt đúng vị trí, không có khe hở cho hành trình.
Ổ khóa lắp đúng và không có khả năng tháo bằng tay đơn.
Thẻ tag LOTO ghi đủ thông tin (người chịu trách nhiệm, thời gian, lý do).
Không có vật cản hoặc nguy cơ va chạm vào cơ cấu khóa trong quá trình vận hành khác.
Kiểm tra hàng ngày/ trước ca; kiểm tra chức năng chi tiết hàng tháng; thay thế khi thấy rạn nứt, mòn nhiều, hoặc biến dạng.

Bảo trì — khuyến cáo
- Vệ sinh: lau bằng nước ấm + xà phòng dịu, tránh dung môi mạnh (acetone, toluene) làm ảnh hưởng PA6.
- Kiểm tra inox: nếu có vết ố, dùng dung dịch khoáng nhẹ, lau khô.
- Bôi trơn: các chốt kim loại có thể bôi dầu mỏng chống rỉ (tránh dầu dính lên phần PA).
- Thời hạn sử dụng: không có thời hạn cố định; thay khi phát hiện hư hỏng cơ học. Ghi nhật ký kiểm tra định kỳ.
- Lưu kho: nơi khô ráo, tránh ánh nắng trực tiếp kéo dài để giảm hóa già vật liệu nhựa.

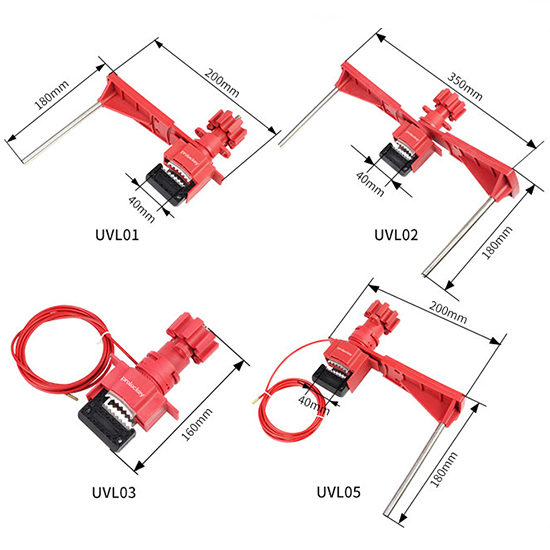

So sánh nhanh trong series (gợi ý lựa chọn)
- UVL01 (mã chuẩn): cân bằng giữa kích thước và khả năng kẹp (hàm kẹp đến 28 mm).
- UVL01S: phiên bản nhỏ hơn, phù hợp tay van nhỏ/không gian chật.
- UVL01P: biến thể hàm kẹp lớn hơn (45 mm) cho tay van/thiết bị dày hơn.
- UVL02 / UVL03 / UVL05: (cùng series) — UVL02 có tay dài hơn để che chắn/khóa tay van ở khoảng cách rộng; UVL03/UVL05 thường trang bị dây cáp để khóa van ở vị trí khó tiếp cận hoặc cho phép cố định từ xa. (Hãy cung cấp kích thước van thực tế nếu bạn muốn mình so sánh chính xác từng model.)

Lưu ý pháp lý & an toàn mua hàng
- Yêu cầu chứng nhận: khi mua cho dự án, luôn yêu cầu nhà cung cấp cung cấp giấy chứng nhận phù hợp (CO/CQ, CE, ISO…).
- Tuân thủ quy trình LOTO tại chỗ: thiết bị chỉ là 1 phần; cần kết hợp quy trình, đào tạo nhân viên, và hệ thống kiểm soát truy nhập.
- Số lượng ổ khóa: tuân theo chính sách “mỗi người một khóa” nếu công ty áp dụng.
