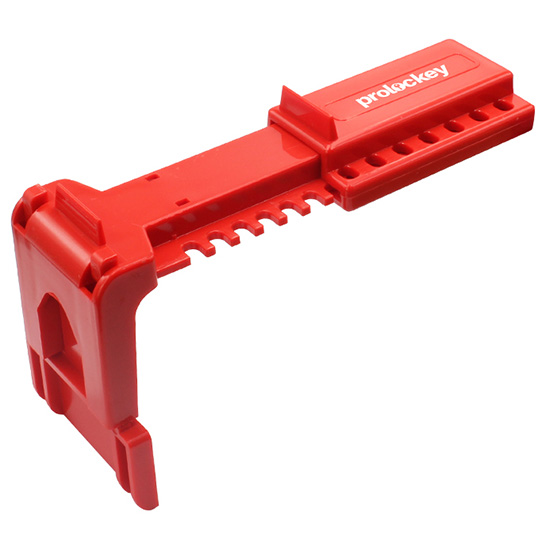

Thiết bị khóa van bi PROLOCKEY ABVL04 được thiết kế chuyên biệt để khóa cơ học các tay van bi từ 13mm – 70mm, tương thích với đường ống từ DN50 – DN70. Đây là giải pháp trung và cao cấp trong dòng ABVL của PROLOCKEY, mang đến độ chắc chắn vượt trội và khả năng chịu lực cao, lý tưởng cho các ứng dụng van lớn, tần suất vận hành cao.
Trong các môi trường sản xuất công nghiệp hiện đại, van bi tay gạt thường đóng vai trò kiểm soát lưu chất cho toàn bộ dây chuyền. Việc khóa chặt van ở trạng thái an toàn trong quá trình bảo trì, sửa chữa hay thử áp lực là yếu tố then chốt để đảm bảo an toàn lao động. Thiết bị khóa van bi PROLOCKEY ABVL04 được thiết kế chuyên biệt để khóa cơ học các tay van bi từ 13mm – 70mm, tương thích với đường ống từ DN50 – DN70. Đây là giải pháp trung và cao cấp trong dòng ABVL của PROLOCKEY, mang đến độ chắc chắn vượt trội và khả năng chịu lực cao, lý tưởng cho các ứng dụng van lớn, tần suất vận hành cao.
⚙️ ĐẶC ĐIỂM KỸ THUẬT NỔI BẬT
✅ 1. Dải ứng dụng rộng – Khóa van bi trung và lớn
ABVL04 được thiết kế để khóa van bi có tay cầm từ 13mm (1/2”) đến 70mm (2 3/4”), tương ứng với đường kính ống DN50-DN70. Phạm vi này bao phủ hầu hết các van bi có kích thước phổ biến, giúp giảm thiểu sự phức tạp trong việc quản lý thiết bị khóa. Thích hợp với các van chủ lực trong nhà máy lọc dầu, phân xưởng hóa chất, trạm xử lý nước, khí nén…
✅ 2. Khóa được cả hai trạng thái: MỞ và ĐÓNG
- Giúp khóa van ở trạng thái mở (lock-open) hoặc trạng thái đóng (lock-off) tùy yêu cầu quy trình.
- Hữu ích trong hệ thống tuần hoàn kín, đường ống hơi, áp lực cao – nơi bắt buộc duy trì trạng thái mở.
✅ 3. Kết cấu cơ khí cứng cáp – Độ bền cao
So với model ABVL03, ABVL04 được thiết kế lớn hơn – dày hơn – chắc chắn hơn, đảm bảo khóa chặt van không bị rung, nứt hoặc bung lẫy do ngoại lực. Phù hợp sử dụng cho van vận hành thường xuyên hoặc khu vực rung động mạnh (máy bơm, motor, giàn hóa chất…)
✅ 4. Nhựa ABS kỹ thuật – Không dẫn điện, kháng hóa chất mạnh
Không truyền điện – sử dụng an toàn gần hệ thống điện, tủ điều khiển. Chịu nhiệt từ -20°C đến +90°C – không giòn nứt ở môi trường lạnh. Kháng dầu thủy lực, axit nhẹ, kiềm loãng, dung môi công nghiệp – lý tưởng cho nhà máy hóa chất, nước thải, lọc dầu.
✅ 5. Gắn khóa nhanh chóng, không cần dụng cụ
Thiết kế dạng kẹp và gập, thao tác bằng tay. Chỉ cần lồng vào tay gạt, gập chốt, gắn ổ khóa qua lỗ Ø8mm là hoàn tất.
✅ 6. Tương thích tốt với ổ khóa LOTO & khóa nhóm
Lỗ khóa Ø8mm – phù hợp với ổ khóa an toàn như CP38P, CP38S. Có thể sử dụng khóa nhóm (hasp) nếu nhiều người cùng giám sát.
📐 THÔNG SỐ KỸ THUẬT CHI TIẾT
| Thuộc tính kỹ thuật | Giá trị chi tiết |
| Model | PROLOCKEY ABVL04 |
| Loại thiết bị | Khóa van bi tay gạt điều chỉnh |
| Chất liệu | Nhựa ABS công nghiệp nguyên sinh |
| Màu sắc | Đỏ tiêu chuẩn LOTO |
| Dải chiều dài tay van | 13mm – 70mm (1/2" – 2-3/4") |
| Đường kính ống tương thích | DN50 – DN70 |
| Nhiệt độ làm việc | -20°C đến +90°C |
| Đường kính lỗ khóa | Ø8mm |

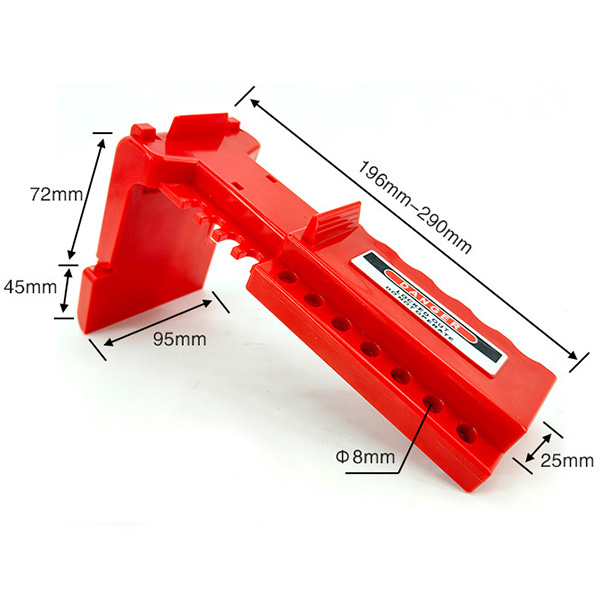

| Kích thước thiết bị | 168mm x 101mm x 150mm (DxRxC) |
| Khối lượng tịnh | ~0.285kg |
| Sử dụng lại | Có – nhiều lần |
| Tiêu chuẩn áp dụng | OSHA 1910.147 / ANSI Z244.1 / ISO 45001 |
| Chống hóa chất / ăn mòn | Có |
| An toàn điện | Có – không dẫn điện |
| Cách lắp đặt | Không cần dụng cụ, thao tác bằng tay |
🔐 TÍNH NĂNG CHUYÊN SÂU CỦA ABVL04
🔧 Cố định van chắc chắn hơn
Được thiết kế để tăng độ ép chặt lên tay gạt, giảm khả năng bị xoay hoặc bật chốt. Chịu tải tốt trong điều kiện rung động hoặc va đập nhẹ.
🌡️ Thích hợp cho môi trường công nghiệp khắc nghiệt
Không biến dạng khi tiếp xúc hơi nóng, nước ẩm, dầu mỡ. Kháng tia UV – phù hợp sử dụng ngoài trời, trạm xử lý nước, đường ống khí ngoài công trình.
🛠️ Triển khai nhanh, không cần ngắt van
Lắp được khi van đang ở vị trí đóng hoặc mở. Không cần tháo rời thiết bị hoặc ngắt dòng lưu chất.
🏭 ỨNG DỤNG TIÊU BIỂU CỦA PROLOCKEY ABVL04
✅ Nhà máy lọc dầu, hóa chất, sơn, mạ
✅ Hệ thống hơi nóng – áp suất cao – đường ống công nghiệp
✅ Trạm bơm – hệ thống cấp nước trung tâm
✅ Nhà máy xử lý nước, xử lý khí thải
✅ Hệ thống khí nén công nghiệp lớn
✅ Nhà máy dược phẩm, thực phẩm với đường ống sạch
🔄 SO SÁNH NHANH CÁC MODEL DÒNG ABVL
| Model | Tay Van Hỗ Trợ | Ứng Dụng |
| ABVL03 | 13mm – 70mm (DN8–DN50) | Dạng tiêu chuẩn, nhỏ gọn |
| ABVL04 | 13mm – 70mm (DN50–DN70) | Kích thước lớn hơn, độ chắc cao hơn |
| ABVL03F | 9.5mm – 31mm | Có chân đỡ, khóa van nhỏ, ổn định hơn |
| ABVL04F | 13mm – 70mm | Có chân đỡ, chống rung, giữ lâu dài |
| ABVL05 | 73mm – 215mm (DN50–200) | Van công nghiệp lớn, yêu cầu khóa chặt |
📦 PHỤ KIỆN KHUYẾN NGHỊ KÈM THEO
- Ổ khóa an toàn PROLOCKEY CP38P (nhựa) hoặc CP38S (thép không gỉ)
- Hasps (khóa nhóm) – khi cần nhiều người kiểm soát van
- Thẻ cảnh báo LOTO – “Do not operate” / “Locked by…”
- Hộp đựng thiết bị LOTO, túi đựng thiết bị cá nhân
✅ LỢI ÍCH KHI TRIỂN KHAI ABVL04
- Ngăn chặn vận hành sai – bảo vệ nhân sự trong quá trình bảo trì, sửa chữa
- Giảm thiểu rủi ro sự cố – tuân thủ nghiêm ngặt tiêu chuẩn OSHA/ISO
- Tăng tính minh bạch và chuyên nghiệp trong quản lý thiết bị nguy hiểm
- Dễ dàng tích hợp vào hệ thống an toàn hiện có – không cần cải tạo đường ống
🛠 Hướng Dẫn Sử Dụng Và Lắp Đặt Chi Tiết
- Kiểm Tra Vị Trí Van: Xác nhận van ở trạng thái "TẮT" (OFF) trước khi tiến hành khóa, đảm bảo an toàn ban đầu.
- Lắp Chèn Tháo Rời: Điều chỉnh chèn tháo rời để phù hợp với kích thước và kiểu dáng tay gạt van, đảm bảo tiếp xúc sát.
- Đặt Thiết Bị Với Bảng Phụ: Bao quanh tay gạt van, sử dụng bảng phụ phía sau cho van đôi nếu cần, để tăng cường cố định.
- Khóa An Toàn: Chèn ổ khóa an toàn hoặc kết hợp với khóa cáp vào lỗ 8mm, đảm bảo không thể tháo rời mà không có chìa.
- Gắn Thẻ Cảnh Báo: Sử dụng thẻ tagout để ghi rõ thông tin người thực hiện khóa, lý do, và thời gian, tuân thủ quy trình LOTO.
📞 TƯ VẤN VÀ CUNG ỨNG THIẾT BỊ
Liên hệ đội ngũ kỹ thuật hoặc đại lý phân phối chính hãng để:
- Được tư vấn lựa chọn đúng thiết bị cho từng kích thước van
- Nhận bộ tài liệu LOTO (catalog, checklist, hướng dẫn thực hiện)
- Hỗ trợ kỹ thuật tích hợp thiết bị LOTO vào ISO 45001 hoặc chương trình 5S an toàn
Khóa van bi tay gạt đường kính ống DN50-DN70mm PROLOCKEY ABVL04 được thiết kế với công nghệ tiên tiến để đảm bảo an toàn và hiệu quả trong việc khóa van bi. Công nghệ nổi bật bao gồm:
Công nghệ này đảm bảo rằng thiết bị khóa van bi PROLOCKEY ABVL04 đáp ứng các tiêu chuẩn an toàn nghiêm ngặt và phù hợp với các môi trường công nghiệp khắc nghiệt.
Chúng tôi cung cấp dịch vụ tư vấn và triển khai hệ thống khóa van bi tay gạt PROLOCKEY ABVL04 cho các nhà máy và cơ sở sản xuất công nghiệp. Dịch vụ bao gồm:
Đội ngũ kỹ sư của chúng tôi có kinh nghiệm thực tế trong việc triển khai hệ thống LOTO tại các nhà máy lớn tại Việt Nam, đảm bảo rằng thiết bị khóa van bi PROLOCKEY ABVL04 sẽ được tích hợp một cách mượt mà vào quy trình an toàn hiện có của bạn.
Khóa van bi tay gạt đường kính ống DN50-DN70mm PROLOCKEY ABVL04 được thiết kế đặc biệt cho các đối tượng sử dụng sau:
Thiết bị này phù hợp với các nhà máy lọc dầu, hóa chất, sơn, mạ, hệ thống hơi nóng, áp suất cao, trạm bơm, và các hệ thống xử lý nước và khí thải.
Khóa van bi tay gạt đường kính ống DN50-DN70mm PROLOCKEY ABVL04 được thiết kế để hoạt động hiệu quả trong các môi trường công nghiệp khắc nghiệt. Đặc tính môi trường nổi bật bao gồm:
Thiết bị này lý tưởng cho các nhà máy hóa chất, nước thải, lọc dầu, và các môi trường công nghiệp khác yêu cầu độ bền cao và khả năng chịu hóa chất.
Thiết bị này được thiết kế để khóa van bi có tay cầm từ 13mm (1/2”) đến 70mm (2 3/4”), tương ứng với đường kính ống từ DN50 đến DN70.
Có, thiết bị được làm từ nhựa ABS công nghiệp nguyên sinh, kháng hóa chất mạnh, chịu được dầu thủy lực, axit nhẹ, kiềm loãng, và dung môi công nghiệp.
Thiết bị được thiết kế để lắp đặt nhanh chóng và dễ dàng. Bạn chỉ cần lồng vào tay gạt van, gập chốt, và gắn ổ khóa qua lỗ Ø8mm để hoàn tất quá trình lắp đặt.
Có, thiết bị có lỗ khóa Ø8mm, tương thích với các ổ khóa an toàn như CP38P và CP38S, cũng như khóa nhóm (hasps) nếu nhiều người cùng giám sát.
| Thông số | Giá trị | Ghi chú |
| Dải ứng dụng | DN50 - DN70 | Tương thích với đường ống từ DN50 đến DN70 |
| Kích thước tay van | 13mm - 70mm | Khóa cơ học các tay van bi từ 13mm đến 70mm |
| Độ chắc chắn | Vượt trội | Mang đến độ chắc chắn vượt trội và khả năng chịu lực cao |
| Ứng dụng | Van lớn, tần suất vận hành cao | Lý tưởng cho các ứng dụng van lớn, tần suất vận hành cao |
| Tiêu chuẩn | OSHA 29 CFR 1910.147 | Đáp ứng tiêu chuẩn OSHA 29 CFR 1910.147 về kiểm soát năng lượng nguy hiểm |
| Vật liệu | Thép không gỉ | Chất liệu thép không gỉ, chống ăn mòn và chịu lực tốt |
