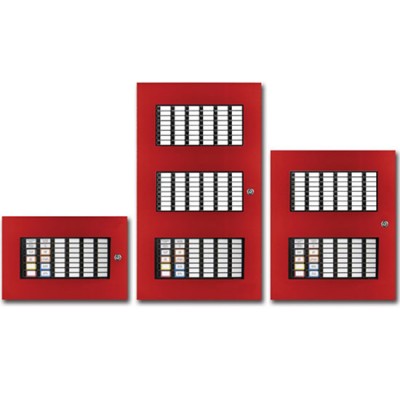

Bộ hiển thị phụ cho tủ trung tâm báo cháy HOCHIKI HRA-1000

Tình trạng:

Viết đánh giá

HRA-1000 Series là dòng remote annunciator đa điểm sử dụng giao tiếp RS-485, cho phép kết nối với tủ báo cháy HCP-1000 Series để mở rộng khả năng hiển thị, giám sát và điều khiển từ xa.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Hệ thống báo cháy Hochiki, Tủ hiển thị phụ HRA-1000, Trung tâm báo cháy HCP-1000 series, Hochiki HRA-1000, Mô-đun hiển thị phụ HRA-1000, HRA-1000 cho tủ báo cháy, Tính năng tủ hiển thị HRA-1000, Lắp đặt tủ hiển thị phụ HRA-1000, Bảng hiển thị phụ báo cháy, HRA-1000 kết nối RS-485, HRA-1000 nguồn 24VDC, Bo mạch hiển thị phụ HRAM-1032TZDS, Mô-đun mở rộng HRAM-1048TZDS, Vỏ tủ hiển thị HBB-1001, Vỏ tủ HRA-1000 HBB-1002, Đèn LED hiển thị zone HRA-1000, Chức năng điều khiển HRA-1000, Tủ phụ cho hệ thống báo cháy, Quản lý zone báo cháy, Thiết lập tủ hiển thị phụ HRA-1000, HRA-1000

🖥️ HRA-1000 SERIES – BẢNG HIỂN THỊ TỪ XA DẠNG MÔ-ĐUN CHO HỆ THỐNG BÁO CHÁY HCP-1000

Tăng cường kiểm soát – Giám sát toàn diện – Thiết kế linh hoạt theo nhu cầu thực tế

🔍 Tổng quan sản phẩm
Dòng HRA-1000 Series là các bảng hiển thị từ xa (Remote Multiplex LED Annunciators) đa điểm, dạng mô-đun, được thiết kế để giao tiếp trực tiếp với tủ trung tâm báo cháy HCP-1000 Series của Hochiki. Với khả năng mở rộng lên tới 224 điểm giám sát LED, dòng HRA-1000 cung cấp một giải pháp giám sát tập trung hoặc phân tán, rất phù hợp với các công trình cần truy cập thông tin báo cháy ở nhiều vị trí khác nhau như:
- Tòa nhà cao tầng
- Trung tâm thương mại
- Bệnh viện, trường học
- Nhà máy, khu công nghiệp

✅ Tính năng nổi bật
🔹 Thiết kế mô-đun, mở rộng linh hoạt
- Hệ thống gồm các mô-đun chính và mô-đun mở rộng:
+ HRAM-1032TZDS – Mô-đun chính: 32 điểm LED
+ HRAX-1048TZDS – Mô-đun mở rộng: 48 điểm LED
- Có thể kết nối tối đa 4 mô-đun HRAX-1048TZDS vào một HRAM → tổng cộng 224 điểm LED
- Mỗi điểm LED là hai màu (đỏ – Alarm / vàng – Supervisory), tự động đồng bộ với tủ trung tâm
🔹 Các tính năng điều khiển trực tiếp
- Các nút nhấn chức năng dạng màng cảm ứng (sealed membrane):
🔁 Reset hệ thống
🔦 Test LED
🛠 Chế độ cấu hình / kiểm tra
🔔 Fire Drill
🔇 Tắt chuông hệ thống & còi cục bộ
🆘 Kích hoạt cảnh báo tổng quát
- Các chỉ báo LED chung:
🔌 A.C. On
❗ Common Trouble
🔕 Signal Silence
⚠️ Remote Failure
🔧 Aux Disconnect
🔔 General Alarm
✅ Acknowledge
🔹 Dễ dàng nhận diện điểm hiển thị
- Mỗi điểm LED có nhãn trượt (slide-in label) để gắn tên vùng giám sát, thuận tiện bảo trì và kiểm tra

📐 Tùy chọn mô-đun và hộp vỏ lắp đặt

Mô-đun	Chức năng
HRAM-1032TZDS	Bảng chính – 32 LED, có nút điều khiển và chỉ thị hệ thống
HRAX-1048TZDS	Mô-đun mở rộng – 48 LED, kết nối với HRAM hoặc HRAX khác
HRAM-1016TZDS	Phiên bản nhỏ – 16 LED, không mở rộng được
Vỏ hộp HBB Series	Sức chứa
HBB-1001	1 mô-đun
HBB-1002	2 mô-đun
HBB-1003	3 mô-đun
HBB-1008	8 mô-đun + 3 khe phụ (dành cho âm thanh hoặc điện thoại cứu hỏa)
HBB-1012	12 mô-đun + 7 khe phụ

🔌 Sơ đồ kết nối & yêu cầu kỹ thuật
- Kết nối RS-485 – yêu cầu dây xoắn đôi có chống nhiễu
- Nguồn cấp: 24VDC (cặp dây riêng, không xoắn)
- Chiều dài dây:
+ 22 AWG: tối đa 1200m (4000 ft)
+ 20 AWG: tối đa 1800m (6000 ft)
+ 18 AWG: tối đa 2400m (8000 ft)
⚠️ Không cho phép đấu nối kiểu sao (star) hoặc “T” tap – chỉ chấp nhận đấu vòng (loop)

🏢 Ứng dụng lý tưởng
HRA-1000 Series là lựa chọn tối ưu cho:
🏢 Văn phòng nhiều tầng – yêu cầu giám sát phân tầng
🏥 Bệnh viện – phân vùng chức năng điều hành – điều dưỡng
🏫 Trường học, ký túc xá – dễ truy xuất cảnh báo tại khu vực
🏭 Nhà máy, phân xưởng lớn – bố trí bảng hiển thị tại các chốt vận hành
🛍️ Trung tâm thương mại – tăng tốc độ phản ứng sự cố

📦 Mã sản phẩm & đặt hàng

Mã hàng	Mô tả
HRAM-1032TZDS	Bảng chính 32 điểm LED – có nút điều khiển
HRAX-1048TZDS	Mô-đun mở rộng 48 điểm – LED hai màu
HRAM-1016TZDS	Bảng chính 16 điểm – không mở rộng được
HBB-1001 → HBB-1012	Hộp lắp đặt semi-flush cho 1 đến 12 mô-đun, có cửa mica, khóa, bản lề trái

📊 Bảng tư vấn annunciator theo từng cấu hình tủ HCP-1000

Cấu hình tủ HCP-1000	Số vùng (Zones)	Gợi ý annunciator chính	Số mô-đun mở rộng (HRAX-1048TZDS)	Tổng điểm hiển thị	Vỏ tủ gợi ý
HCP-1000 – 32 Zones	32 zones Class B	1 x HRAM-1032TZDS	0	32 điểm	HBB-1001 hoặc HBB-1002
HCP-1000 – 40 Zones	40 zones Class B	1 x HRAM-1032TZDS	1 x HRAX-1048TZDS	80 điểm (dư hiển thị)	HBB-1002 hoặc HBB-1003
HCP-1000 – 48 Zones	48 zones Class B	1 x HRAM-1032TZDS	1 x HRAX-1048TZDS	80 điểm (dư hiển thị)	HBB-1003
HCP-1000 – 56 Zones	56 zones Class B	1 x HRAM-1032TZDS	2 x HRAX-1048TZDS	128 điểm	HBB-1003 hoặc HBB-1008
HCP-1000 – 64 Zones	64 zones Class B	1 x HRAM-1032TZDS	2 x HRAX-1048TZDS	128 điểm (dư hiển thị)	HBB-1008

✅ HRAM-1032TZDS là annunciator chính, bắt buộc có để điều khiển hệ thống
✅ Mỗi HRAX-1048TZDS cung cấp 48 điểm LED hai màu
✅ Tối đa 4 HRAX có thể kết nối với 1 HRAM → hiển thị tối đa 224 vùng

💡 Tư vấn chọn annunciator theo tình huống thực tế

Vị trí lắp đặt	Thiết bị gợi ý	Mục đích
Phòng bảo vệ chính	HRAM-1032TZDS + HRAX mở rộng	Điều khiển toàn hệ thống + theo dõi đầy đủ tất cả zones
Tầng kỹ thuật / trung tâm điện	HRAM-1016TZDS hoặc HRAM-1032TZDS	Theo dõi 1 tầng hoặc 1 khu vực kỹ thuật cụ thể
Hành lang tầng / chốt an ninh	HRAM-1016TZDS	Theo dõi nhanh các vùng liên quan tại khu vực nhỏ
Phòng trực điều dưỡng / phòng camera	HRAM-1016TZDS hoặc HRAM-1032TZDS	Kết nối giám sát yên tĩnh, dễ thao tác, báo sự cố tức thì

🛠️ Tổng kết lựa chọn theo tủ

Tủ báo cháy HCP-1000	Annunciator tối thiểu đề xuất
32 zones	1 x HRAM-1032TZDS
40–48 zones	1 x HRAM-1032TZDS + 1 x HRAX-1048TZDS
56–64 zones	1 x HRAM-1032TZDS + 2 x HRAX-1048TZDS
Khu vực nhỏ	HRAM-1016TZDS (không mở rộng được – phù hợp tầng lẻ, hành lang...)

📞 Tư vấn kỹ thuật & báo giá sản phẩm HRA-1000
TÂN THẾ KIM SAFETY – Đối tác phân phối chính thức Hochiki tại Việt Nam
📩 Email: tanthekim@gmail.com
📱 Hotline / Zalo: 0912.124.679
🌐 Website: https://tanthekimsafety.com

✅ HRA-1000 Series – Mở rộng giám sát hệ thống báo cháy thông minh và linh hoạt cho mọi công trình
Thiết kế mô-đun – Điều khiển đa chức năng – Tích hợp trực tiếp với tủ HCP-1000 – Chuẩn quốc tế UL 864
